Ứng Dụng Của Điện Trở: Linh Hồn Thầm Lặng Của Mọi Mạch Điện Hiện Đại

dien tro trong mach dien 683ae2.webp

Bạn có bao giờ tự hỏi tại sao chiếc điện thoại thông minh nhỏ gọn lại hoạt động trơn tru đến vậy, hay vì sao đèn LED trong nhà bạn lại sáng ổn định mà không bị cháy? Đằng sau sự hoạt động kỳ diệu của hầu hết các thiết bị điện tử quanh ta là một linh kiện nhỏ bé, khiêm tốn nhưng đóng vai trò cực kỳ then chốt: điện trở. Trên hành trình khám phá thế giới điện tử, việc hiểu rõ ứng Dụng Của điện Trở là bước đi đầu tiên và quan trọng bậc nhất. Linh kiện này, tuân theo định luật Ohm đơn giản V=IR, lại mang trong mình vô vàn khả năng điều chỉnh dòng điện và điện áp, làm nền tảng cho mọi thiết kế mạch từ đơn giản đến phức tạp. Nếu ví mạch điện như một hệ thống đường ống dẫn nước, thì điện trở chính là những van điều chỉnh lưu lượng, đảm bảo nước (dòng điện) chảy đến đúng nơi, với áp lực (điện áp) phù hợp, an toàn và hiệu quả.

Để hiểu sâu hơn về công dụng của điện trở, chúng ta sẽ cùng nhau khám phá chi tiết vai trò không thể thiếu của chúng trong các mạch điện thông thường.

Điện trở là gì và tại sao lại quan trọng?

Trước khi đi sâu vào ứng dụng của điện trở, chúng ta cần hiểu rõ bản chất của nó. Đơn giản nhất, điện trở là một linh kiện thụ động (không cần nguồn năng lượng bên ngoài để hoạt động) có khả năng cản trở dòng điện chạy qua nó. Mức độ cản trở này được đo bằng đơn vị Ohm (Ω). Giá trị điện trở càng cao thì khả năng cản trở dòng điện càng lớn.

Sự quan trọng của điện trở nằm ở khả năng kiểm soát dòng điện. Dòng điện quá lớn có thể làm hỏng các linh kiện khác trong mạch, gây nóng quá mức hoặc thậm chí là cháy nổ. Điện trở như một “người gác cổng” đáng tin cậy, giới hạn dòng điện ở mức an toàn cho toàn bộ hệ thống. Hơn nữa, nó còn cho phép chúng ta “chia” điện áp, tạo ra các mức điện áp khác nhau từ một nguồn duy nhất, điều này cực kỳ hữu ích trong rất nhiều thiết kế mạch. Không có điện trở, việc xây dựng các mạch điện phức tạp và đáng tin cậy sẽ trở nên vô cùng khó khăn, nếu không muốn nói là không thể.

Những Ứng Dụng Phổ Biến của Điện Trở Trong Đời Sống và Công Nghiệp

Điện trở hiện diện khắp mọi nơi, từ những thiết bị điện tử gia dụng nhỏ nhất đến các hệ thống công nghiệp phức tạp. Các ứng dụng của điện trở trải dài trên nhiều lĩnh vực, mỗi ứng dụng lại khai thác một khía cạnh riêng trong khả năng cản trở dòng điện của linh kiện này.

Điều chỉnh và Giới hạn Dòng Điện

Điện trở dùng để làm gì trong việc điều chỉnh dòng điện?

Điện trở được sử dụng chủ yếu để giới hạn dòng điện chảy qua một phần cụ thể của mạch, bảo vệ các linh kiện nhạy cảm khỏi dòng điện quá mức và đảm bảo chúng hoạt động trong giới hạn an toàn.

Đây có lẽ là ứng dụng của điện trở cơ bản và quan trọng nhất. Hãy tưởng tượng bạn muốn cấp điện cho một chiếc đèn LED nhỏ chỉ hoạt động tốt nhất với dòng điện khoảng 20mA. Nếu bạn nối trực tiếp nó vào nguồn 5V, dòng điện sẽ vượt quá mức cho phép và đèn LED sẽ… “đi đời nhà ma” ngay lập tức. Lúc này, một điện trở mắc nối tiếp với đèn LED sẽ đóng vai trò “bóp nghẹt” dòng điện, giảm nó xuống đúng mức 20mA. Bằng cách tính toán giá trị điện trở phù hợp dựa trên định luật Ohm (R = V/I), bạn có thể dễ dàng điều chỉnh dòng điện theo ý muốn.

Việc giới hạn dòng điện không chỉ áp dụng cho đèn LED mà còn cho rất nhiều linh kiện khác như transistor, IC (mạch tích hợp), hoặc các cảm biến. Điện trở đảm bảo rằng dòng điện đi vào các linh kiện này không vượt quá khả năng chịu đựng của chúng, kéo dài tuổi thọ và đảm bảo hoạt động ổn định cho toàn bộ mạch.

Phân Chia Điện Áp (Voltage Division)

Thế nào là ứng dụng phân áp của điện trở?

Ứng dụng phân áp của điện trở là việc sử dụng hai hoặc nhiều điện trở mắc nối tiếp để tạo ra một mức điện áp nhỏ hơn từ một nguồn điện áp lớn hơn, dựa trên tỷ lệ giá trị của các điện trở.

Trong nhiều trường hợp, chúng ta cần các mức điện áp khác nhau trong cùng một mạch điện, nhưng nguồn điện chỉ cung cấp một mức điện áp duy nhất (ví dụ: 12V từ bộ nguồn). Ứng dụng của điện trở trong trường hợp này là tạo ra bộ chia áp. Khi hai điện trở mắc nối tiếp, điện áp tổng sẽ được phân bổ trên hai điện trở đó theo tỷ lệ giá trị của chúng. Nếu bạn có nguồn 12V và mắc nối tiếp hai điện trở bằng nhau (ví dụ: cả hai đều 10kΩ), điện áp tại điểm nối giữa hai điện trở sẽ là một nửa điện áp nguồn, tức là 6V.

Công thức tính điện áp ra (Vout) của bộ chia áp gồm hai điện trở R1 và R2 (R2 nối đất) từ nguồn Vin là: Vout = Vin * (R2 / (R1 + R2)). Đây là một kỹ thuật cực kỳ phổ biến để cung cấp các mức điện áp tham chiếu cho các linh kiện khác, như đầu vào của bộ khuếch đại hoặc các chân điều khiển của IC. Tuy nhiên, cần lưu ý rằng bộ chia áp dùng điện trở không hiệu quả về mặt năng lượng và có thể bị ảnh hưởng bởi tải (linh kiện nối vào điểm giữa).

Điều Hòa Tín Hiệu (Signal Conditioning)

Điện trở đóng vai trò gì trong việc xử lý tín hiệu?

Trong việc xử lý tín hiệu, điện trở thường được sử dụng trong các mạch lọc (tạo thành mạch RC hoặc RL) để loại bỏ nhiễu, trong các mạch khuếch đại để thiết lập độ lợi, hoặc trong các mạch định thiên (biasing) để đưa tín hiệu vào phạm vi hoạt động tối ưu của linh kiện.

Tín hiệu điện tử, dù là âm thanh, hình ảnh hay dữ liệu, thường cần được xử lý trước khi đưa vào các bộ phận khác của hệ thống. Điện trở tham gia vào quá trình “điều hòa” tín hiệu này theo nhiều cách. Ví dụ, kết hợp điện trở với tụ điện (mạch RC) hoặc cuộn cảm (mạch RL) tạo thành các bộ lọc (filter) có khả năng cho phép hoặc chặn các dải tần số nhất định. Bộ lọc RC thông dụng có thể dùng để loại bỏ nhiễu tần số cao (làm mịn tín hiệu) hoặc nhiễu tần số thấp.

Trong các mạch khuếch đại (sử dụng transistor hoặc op-amp), điện trở được dùng để thiết lập các điểm hoạt động tĩnh (biasing) cho linh kiện khuếch đại, đảm bảo nó hoạt động hiệu quả và tuyến tính. Chúng cũng được dùng để xác định độ lợi (gain) của bộ khuếch đại, tức là mức độ tín hiệu đầu vào được tăng cường.

Tạo Nhiệt (Heating Element)

Điện trở được sử dụng để tạo nhiệt như thế nào?

Khi dòng điện chạy qua điện trở, một phần năng lượng điện được chuyển hóa thành nhiệt năng do hiệu ứng Joule-Lenz (Joule heating). Ứng dụng này được khai thác để tạo ra nhiệt trong các thiết bị sưởi, bếp điện, máy sấy tóc, và các thiết bị gia nhiệt khác.

Hiệu ứng Joule-Lenz phát biểu rằng công suất nhiệt được tạo ra trên điện trở tỷ lệ thuận với bình phương dòng điện chạy qua nó và giá trị điện trở (P = I^2 * R). Đây là một trong những ứng dụng của điện trở mà chúng ta gặp hàng ngày mà có thể không để ý. Các cuộn dây nhiệt trong bếp điện, bàn là, máy sấy tóc, lò sưởi điện đều là các điện trở có giá trị đủ lớn và được thiết kế để chịu được nhiệt độ cao, chuyển hóa năng lượng điện thành nhiệt năng một cách hiệu quả. Vật liệu thường dùng cho ứng dụng này là dây nichrome (hợp kim niken-crom) do khả năng chịu nhiệt tốt và điện trở suất cao.

Cảm Biến Dòng Điện (Current Sensing)

Điện trở giúp cảm biến dòng điện bằng cách nào?

Điện trở có giá trị nhỏ và chính xác (gọi là điện trở shunt) được đặt nối tiếp trong mạch để đo dòng điện. Dòng điện chạy qua điện trở tạo ra sụt áp nhỏ tỷ lệ thuận với dòng điện (theo định luật Ohm). Sụt áp này được đo để suy ra giá trị dòng điện.

Trong nhiều hệ thống, việc theo dõi dòng điện là rất quan trọng để kiểm soát hoạt động, bảo vệ mạch, hoặc thu thập dữ liệu. Ứng dụng của điện trở ở đây là sử dụng một điện trở có giá trị rất nhỏ và độ chính xác cao (gọi là điện trở shunt hoặc sensing resistor) mắc nối tiếp với tải. Khi dòng điện chảy qua điện trở này, nó tạo ra một sụt áp nhỏ giữa hai đầu điện trở. Sụt áp này, theo định luật Ohm (V = I * R), tỷ lệ thuận với dòng điện I (vì R là hằng số). Bằng cách đo sụt áp này, chúng ta có thể dễ dàng tính toán được giá trị dòng điện đang chạy qua mạch. Kỹ thuật này được ứng dụng rộng rãi trong các bộ nguồn, bộ sạc pin, hệ thống quản lý năng lượng, và các thiết bị đo lường.

Điện Trở Kéo Lên (Pull-up) và Kéo Xuống (Pull-down)

Vai trò của điện trở kéo lên/kéo xuống là gì?

Điện trở kéo lên (pull-up) được nối từ chân tín hiệu lên nguồn dương, đảm bảo chân đó ở mức logic cao khi không có tín hiệu điều khiển. Điện trở kéo xuống (pull-down) được nối từ chân tín hiệu xuống đất (GND), đảm bảo chân đó ở mức logic thấp khi không có tín hiệu điều khiển. Chúng giúp tránh trạng thái “trôi nổi” (floating) không xác định cho các chân đầu vào của IC.

Trong các mạch kỹ thuật số, các chân đầu vào của IC cần phải ở một mức logic xác định (cao hoặc thấp). Nếu một chân đầu vào không được kết nối với bất kỳ nguồn tín hiệu nào, nó sẽ ở trạng thái “trôi nổi” (floating), rất dễ bị ảnh hưởng bởi nhiễu điện từ xung quanh, dẫn đến hoạt động không ổn định hoặc sai lệch của IC.

Điện trở kéo lên (pull-up resistor) được nối từ chân đầu vào này lên nguồn dương (VCC). Nếu không có tín hiệu bên ngoài tác động, điện trở này sẽ “kéo” chân đó lên mức logic cao. Khi có tín hiệu bên ngoài kéo chân đó xuống mức thấp, dòng điện sẽ chảy qua điện trở kéo lên xuống đất (qua tín hiệu điều khiển), và chân đó sẽ ở mức logic thấp.

Tương tự, điện trở kéo xuống (pull-down resistor) được nối từ chân đầu vào xuống đất (GND). Nếu không có tín hiệu bên ngoài tác động, điện trở này sẽ “kéo” chân đó xuống mức logic thấp. Khi có tín hiệu bên ngoài kéo chân đó lên mức cao, dòng điện sẽ chảy từ nguồn (qua tín hiệu điều khiển) qua điện trở kéo xuống xuống đất, và chân đó sẽ ở mức logic cao.

Việc sử dụng điện trở kéo lên/kéo xuống là một kỹ thuật rất phổ biến trong thiết kế mạch kỹ thuật số để đảm bảo độ tin cậy. Giá trị của điện trở này thường nằm trong khoảng từ vài kiloOhm đến vài chục kiloOhm.

Mạch Định Thời (Timing Circuits)

Điện trở tham gia vào mạch định thời như thế nào?

Điện trở kết hợp với tụ điện (mạch RC) được sử dụng để tạo ra sự chậm trễ về thời gian. Thời gian nạp hoặc xả của tụ điện qua điện trở tạo ra một hằng số thời gian (τ = R*C), được sử dụng để định thời trong các bộ tạo dao động, mạch định thời, hoặc mạch trễ.

Một trong những ứng dụng của điện trở thú vị là khả năng kết hợp với tụ điện để tạo ra các mạch định thời hoặc tạo trễ. Khi một tụ điện được nạp hoặc xả thông qua một điện trở, điện áp trên tụ sẽ thay đổi theo thời gian theo một hàm mũ. Hằng số thời gian (τ) của quá trình này được tính bằng tích của giá trị điện trở (R) và giá trị tụ điện (C): τ = R * C. Hằng số thời gian này cho biết thời gian cần thiết để điện áp trên tụ điện đạt khoảng 63.2% giá trị cuối cùng của nó khi nạp, hoặc giảm xuống khoảng 36.8% giá trị ban đầu khi xả.

Các mạch RC định thời này được sử dụng rộng rãi trong các bộ tạo dao động (để tạo ra các xung định kỳ), các mạch định thời (ví dụ như timer 555), hoặc các mạch tạo trễ đơn giản (để giữ tín hiệu ở một mức trong một khoảng thời gian nhất định). Bằng cách thay đổi giá trị của R hoặc C, chúng ta có thể điều chỉnh khoảng thời gian này theo ý muốn.

Bảo Vệ Mạch (Circuit Protection)

Điện trở giúp bảo vệ mạch điện như thế nào?

Điện trở được sử dụng trong các mạch bảo vệ như cầu chì nhiệt hoặc varistor (biến trở phi tuyến tính theo điện áp) để giới hạn dòng điện hoặc hấp thụ năng lượng quá áp, bảo vệ các linh kiện nhạy cảm khác khỏi bị hư hỏng do sự cố.

Mặc dù không phải là lớp bảo vệ đầu tiên như cầu chì hay bộ ngắt mạch, nhưng điện trở vẫn có vai trò nhất định trong việc bảo vệ mạch. Một số loại điện trở chuyên dụng như varistor (Voltage-Dependent Resistor) có khả năng thay đổi điện trở rất nhanh khi điện áp vượt quá một ngưỡng nhất định, hấp thụ năng lượng quá áp và bảo vệ các linh kiện phía sau. Cầu chì nhiệt (thermal fuse) về bản chất cũng là một loại điện trở đặc biệt, được thiết kế để nóng chảy và ngắt mạch khi nhiệt độ vượt quá giới hạn an toàn, thường do dòng điện quá tải gây ra.

Ngoài ra, việc sử dụng điện trở giới hạn dòng ngay từ đầu mạch cũng là một hình thức bảo vệ cơ bản, ngăn chặn dòng đột biến (inrush current) khi mạch mới được cấp nguồn, bảo vệ bộ nguồn và các linh kiện đầu vào khác.

Trong một thế giới kết nối, việc hiểu về cách các thành phần điện tử tương tác với nhau, tương tự như cách chúng ta hiểu về [dòng điện trong chất khí] hay [hiện tượng mạ điện] trong các lĩnh vực vật lý khác, là nền tảng để nắm bắt công nghệ hiện đại.

Các Loại Điện Trở Phổ Biến Hiện Nay

Hiểu về các loại điện trở khác nhau là rất quan trọng vì mỗi loại có đặc tính và phạm vi ứng dụng của điện trở riêng.

Điện Trở Cố Định (Fixed Resistors)

Đây là loại điện trở có giá trị không đổi và được sử dụng phổ biến nhất. Chúng được phân loại dựa trên vật liệu cấu tạo và công nghệ sản xuất:

  • Điện trở Carbon Film: Phổ biến, giá rẻ, dải công suất thấp, độ chính xác vừa phải, độ ổn định không cao lắm với nhiệt độ. Thích hợp cho các ứng dụng thông thường không yêu cầu độ chính xác cao.
  • Điện trở Kim Loại Film: Sử dụng lớp film kim loại mỏng, độ chính xác cao hơn, độ ổn định tốt hơn với nhiệt độ và thời gian, ít nhiễu hơn so với carbon film. Được dùng trong các mạch yêu cầu độ chính xác và ổn định cao hơn.
  • Điện trở Dây Cuốn (Wirewound): Được làm bằng cách cuốn dây kim loại có điện trở suất cao quanh lõi sứ. Có khả năng chịu công suất lớn (từ vài Watt đến vài trăm Watt), độ chính xác cao. Thường được dùng trong các ứng dụng công suất, mạch đo lường chính xác hoặc làm điện trở tải.
  • Điện trở Màng Oxit Kim Loại (Metal Oxide Film): Tương tự như kim loại film nhưng sử dụng oxit kim loại. Có khả năng chịu nhiệt độ cao và xung áp tốt hơn, được dùng trong các ứng dụng đặc biệt hoặc môi trường khắc nghiệt.
  • Điện trở Dán (SMD – Surface Mount Device): Kích thước rất nhỏ, được dán trực tiếp lên bề mặt board mạch. Phổ biến trong các thiết bị điện tử hiện đại do kích thước nhỏ gọn, quy trình sản xuất tự động hóa cao.

Điện Trở Biến Đổi (Variable Resistors)

Loại điện trở này cho phép thay đổi giá trị điện trở. Chúng thường được sử dụng để điều chỉnh các thông số trong mạch.

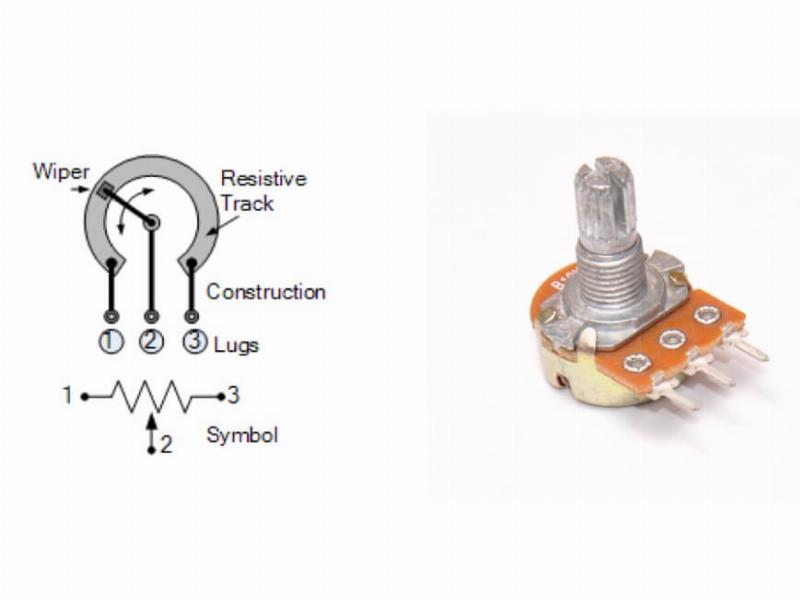

  • Biến Trở (Potentiometer): Có ba chân, hoạt động như một bộ chia áp có thể điều chỉnh được. Một chân nối với một đầu của dải điện trở, chân còn lại nối với đầu kia, và chân thứ ba (chân gạt) di chuyển dọc theo dải điện trở. Thường dùng làm volume control trong âm thanh, điều chỉnh độ sáng đèn, điều chỉnh tốc độ động cơ nhỏ.
  • Chiết Áp (Rheostat): Có hai chân, hoạt động như một điện trở có giá trị thay đổi. Một chân nối với một đầu của dải điện trở, chân còn lại nối với chân gạt. Chủ yếu dùng để điều chỉnh dòng điện (mắc nối tiếp với tải), thường dùng trong các ứng dụng công suất lớn hơn biến trở.
  • Trimpot (Trim Potentiometer): Là biến trở nhỏ, thường được gắn trên board mạch và chỉ điều chỉnh một lần trong quá trình hiệu chỉnh. Không dùng để người dùng cuối điều chỉnh thường xuyên.

Điện Trở Đặc Biệt (Special Resistors)

Các loại điện trở này có giá trị thay đổi theo các yếu tố môi trường:

  • Quang Trở (LDR – Light-Dependent Resistor): Giá trị điện trở thay đổi theo cường độ ánh sáng chiếu vào. Điện trở giảm khi ánh sáng mạnh hơn. Dùng trong các mạch cảm biến ánh sáng, điều khiển đèn tự động, đo sáng.
  • Nhiệt Trở (Thermistor): Giá trị điện trở thay đổi theo nhiệt độ.
    • NTC (Negative Temperature Coefficient): Điện trở giảm khi nhiệt độ tăng. Dùng làm cảm biến nhiệt độ, bảo vệ quá nhiệt, bù nhiệt trong mạch.
    • PTC (Positive Temperature Coefficient): Điện trở tăng khi nhiệt độ tăng. Dùng làm cầu chì tự phục hồi (PPTC), bảo vệ quá dòng, bộ gia nhiệt tự điều chỉnh.
  • Varistor (VDR – Voltage-Dependent Resistor): Điện trở thay đổi theo điện áp đặt vào, giảm đột ngột khi điện áp vượt quá một ngưỡng nhất định. Dùng để bảo vệ mạch khỏi xung áp đột biến.

Cách Chọn Điện Trở Phù Hợp Cho Ứng Dụng Cụ Thể

Việc lựa chọn điện trở đúng cho một ứng dụng của điện trở cụ thể không chỉ đơn thuần là chọn đúng giá trị Ohm. Có nhiều yếu tố khác cần cân nhắc để đảm bảo mạch hoạt động chính xác, ổn định và bền bỉ.

Các Thông Số Chính Cần Quan Tâm

  • Giá Trị Điện Trở (Resistance – R): Đây là thông số quan trọng nhất, xác định khả năng cản trở dòng điện. Giá trị này được tính toán dựa trên yêu cầu của mạch (ví dụ: giới hạn dòng cho LED, tỷ lệ chia áp).
  • Dung Sai (Tolerance): Biểu thị mức độ sai lệch tối đa của giá trị điện trở thực tế so với giá trị danh định (ví dụ: ±1%, ±5%, ±10%). Ứng dụng yêu cầu độ chính xác cao (như mạch đo lường) cần điện trở có dung sai nhỏ.
  • Công Suất Tiêu Tán (Power Rating – P): Đây là công suất nhiệt tối đa mà điện trở có thể tiêu tán liên tục mà không bị hỏng. Công suất này được tính bằng P = VI = I^2R = V^2/R. Bạn luôn cần chọn điện trở có công suất tiêu tán lớn hơn công suất mà nó thực sự phải chịu trong mạch, thường là gấp 2 lần để đảm bảo an toàn và độ bền. Các giá trị công suất phổ biến là 1/4W, 1/2W, 1W, 2W, 5W, …
  • Điện Áp Hoạt Động Tối Đa (Maximum Working Voltage): Điện áp tối đa có thể đặt giữa hai đầu điện trở. Vượt quá giới hạn này có thể gây hỏng điện trở.
  • Hệ Số Nhiệt (Temperature Coefficient): Mức độ thay đổi giá trị điện trở theo nhiệt độ. Trong các ứng dụng nhạy cảm với nhiệt độ, cần chọn điện trở có hệ số nhiệt nhỏ để đảm bảo độ ổn định.

Yếu Tố Môi Trường và Độ Tin Cậy

  • Nhiệt Độ Môi Trường: Điện trở chịu nhiệt tốt hay kém ảnh hưởng đến tuổi thọ và độ chính xác.
  • Độ Ẩm: Độ ẩm cao có thể ảnh hưởng đến một số loại điện trở (như carbon film).
  • Độ Rung Sốc: Trong các ứng dụng di động hoặc công nghiệp, cần chọn điện trở có cấu trúc cơ học bền vững.
  • Độ Ổn Định Dài Hạn: Một số ứng dụng cần điện trở giữ nguyên giá trị trong nhiều năm (ví dụ: thiết bị y tế, hàng không vũ trụ).

Lựa Chọn Dựa Trên Ứng Dụng

  • Mạch Tín Hiệu Nhỏ: Thường dùng điện trở carbon film hoặc kim loại film công suất thấp (1/4W, 1/8W) với dung sai phù hợp (5% cho mạch thông thường, 1% hoặc nhỏ hơn cho mạch chính xác).
  • Mạch Công Suất: Cần điện trở dây cuốn hoặc màng oxit kim loại có công suất cao (từ vài Watt trở lên).
  • Mạch Tần Số Cao: Cần lưu ý đến hiệu ứng điện cảm và điện dung ký sinh của điện trở, đặc biệt là điện trở dây cuốn. Điện trở film thường hoạt động tốt hơn ở tần số cao.
  • Mạch Kỹ Thuật Số Dán Bề Mặt: Sử dụng điện trở SMD để tiết kiệm diện tích và thuận tiện cho lắp ráp tự động.

Việc lựa chọn điện trở giống như chọn đúng loại vật liệu cho từng phần của một công trình. Nếu chọn sai, dù chỉ là một viên gạch nhỏ, cả công trình có thể không vững chắc. Trong một lĩnh vực khác như [mạch giải mã 3 sang 8], việc chọn đúng loại IC và linh kiện hỗ trợ cũng quan trọng không kém việc chọn điện trở trong mạch analog.

Sử Dụng Điện Trở Trong Mạch Điện: Những Điều Cần Biết

Sau khi đã chọn được loại điện trở phù hợp, bước tiếp theo là sử dụng chúng đúng cách trong mạch.

Đọc Giá Trị Điện Trở

Điện trở cố định thường có các vạch màu (color code) hoặc mã số (SMD) để biểu thị giá trị, dung sai và đôi khi cả hệ số nhiệt.

  • Mã Màu: Hệ thống vạch màu là cách phổ biến nhất để đọc giá trị điện trở xuyên lỗ (through-hole). Thường có 4, 5 hoặc 6 vạch màu. Mỗi vạch tương ứng với một chữ số, hệ số nhân, dung sai, và đôi khi là hệ số nhiệt. Việc học cách đọc mã màu là kỹ năng cơ bản cho bất kỳ ai làm việc với điện tử.
  • Mã Số SMD: Điện trở dán (SMD) thường có mã số in trên thân. Mã phổ biến là mã 3 hoặc 4 số (ví dụ: 103 = 10 10^3 = 10kΩ; 472 = 47 10^2 = 4.7kΩ). Mã 4 số thường bao gồm ba chữ số đầu là giá trị, chữ số cuối là số mũ của 10 (ví dụ: 1002 = 100 10^2 = 10kΩ). Mã EIA-96 (ví dụ: 01A = 100 10^0 = 100Ω) phức tạp hơn một chút.

Hàn và Kết Nối

Hàn điện trở xuyên lỗ vào board mạch yêu cầu kỹ thuật hàn cơ bản: làm sạch chân linh kiện và pad trên PCB, làm nóng đồng thời cả hai bằng mỏ hàn, đưa thiếc hàn vào điểm nối, chờ thiếc chảy đều và bám dính, rồi rút mỏ hàn ra. Với điện trở SMD, việc hàn có thể phức tạp hơn một chút do kích thước nhỏ, thường yêu cầu nhíp gắp và mỏ hàn đầu nhỏ hoặc khò nhiệt.

Mắc Nối Tiếp và Song Song

Điện trở có thể được mắc nối tiếp hoặc song song để tạo ra giá trị điện trở tương đương khác.

  • Nối Tiếp: Khi các điện trở mắc nối tiếp, giá trị điện trở tổng bằng tổng giá trị của từng điện trở: Rt = R1 + R2 + R3 + … Dòng điện qua mỗi điện trở là như nhau.
  • Song Song: Khi các điện trở mắc song song, nghịch đảo giá trị điện trở tổng bằng tổng nghịch đảo giá trị của từng điện trở: 1/Rt = 1/R1 + 1/R2 + 1/R3 + … Điện áp qua mỗi điện trở là như nhau. Mắc song song các điện trở còn giúp tăng khả năng chịu công suất tổng (nếu chúng có cùng giá trị và công suất).

Thử Nghiệm và Kiểm Tra

Trước khi sử dụng hoặc khi gặp sự cố, bạn có thể kiểm tra giá trị điện trở bằng đồng hồ vạn năng (multimeter) ở chế độ đo Ohm (Ω). Luôn đo điện trở khi linh kiện đã được ngắt khỏi mạch (hoặc ít nhất là ngắt nguồn) để đảm bảo kết quả chính xác và tránh làm hỏng đồng hồ.

Hinh anh minh hoa cac loai dien tro co dinh va bien tro tren board mach dien tuHinh anh minh hoa cac loai dien tro co dinh va bien tro tren board mach dien tu

Lưu Ý Quan Trọng Khi Sử Dùng Điện Trở

Mặc dù là linh kiện đơn giản, nhưng việc sử dụng điện trở sai cách có thể dẫn đến các vấn đề không mong muốn trong mạch.

  • Công Suất: Đảm bảo công suất tiêu tán của điện trở lớn hơn đáng kể (thường gấp đôi) công suất thực tế nó phải chịu. Nếu điện trở hoạt động ở công suất quá gần giới hạn, nó sẽ nóng lên, giá trị có thể thay đổi, tuổi thọ giảm, và có nguy cơ bị cháy.
  • Dung Sai: Đối với các mạch nhạy cảm (ví dụ: mạch đo lường, mạch âm thanh chất lượng cao, bộ lọc chính xác), dung sai của điện trở ảnh hưởng trực tiếp đến hiệu suất. Cần sử dụng điện trở có dung sai nhỏ (ví dụ: 1% hoặc 0.1%).
  • Nhiệt Độ: Giá trị của điện trở có thể thay đổi theo nhiệt độ (hệ số nhiệt). Trong môi trường nhiệt độ thay đổi hoặc khi bản thân điện trở tỏa nhiệt nhiều, cần tính đến ảnh hưởng này.
  • Tiếng Ồn (Noise): Điện trở tạo ra tiếng ồn nhiệt (Johnson-Nyquist noise), tỷ lệ thuận với giá trị điện trở và nhiệt độ. Trong các mạch xử lý tín hiệu rất yếu (ví dụ: tiền khuếch đại microphone), tiếng ồn của điện trở có thể đáng kể. Điện trở kim loại film thường có tiếng ồn thấp hơn điện trở carbon film.
  • Tần Số Cao: Ở tần số rất cao, điện trở xuyên lỗ có thể bộc lộ các hiệu ứng ký sinh như điện cảm của dây dẫn hoặc điện dung giữa các chân, làm thay đổi trở kháng tổng thể. Điện trở SMD thường có hiệu suất tốt hơn ở tần số cao do kích thước nhỏ và chân ngắn.
  • An Toàn: Khi làm việc với mạch điện áp cao hoặc công suất lớn, điện trở có thể nóng lên rất nhiều. Cần cẩn thận để tránh bị bỏng và đảm bảo thông gió tốt cho các điện trở công suất lớn.

Bảo Quản Điện Trở

Điện trở cố định là linh kiện thụ động và khá bền bỉ, ít đòi hỏi bảo trì đặc biệt. Tuy nhiên, việc bảo quản đúng cách sẽ giúp chúng giữ được chất lượng và tuổi thọ.

  • Môi Trường Khô Ráo: Tránh để điện trở ở nơi ẩm ướt, đặc biệt là các loại điện trở cũ hoặc kém chất lượng, vì độ ẩm có thể ảnh hưởng đến vật liệu bên trong và làm thay đổi giá trị.
  • Nhiệt Độ Ổn Định: Bảo quản ở nhiệt độ phòng thông thường là tốt nhất. Tránh nhiệt độ quá cao hoặc quá thấp kéo dài.
  • Tránh Hóa Chất Ăn Mòn: Không để điện trở tiếp xúc với các hóa chất có tính ăn mòn.
  • Tránh Tác Động Cơ Học: Đối với điện trở xuyên lỗ, tránh bẻ cong chân quá nhiều lần. Đối với điện trở SMD, bảo quản trong cuộn hoặc khay chống tĩnh điện để tránh thất lạc và hư hỏng.
  • Bảo Vệ Chống Tĩnh Điện: Mặc dù điện trở không nhạy cảm với phóng tĩnh điện (ESD) như IC, nhưng việc bảo quản trong môi trường chống tĩnh điện là tốt, đặc biệt khi chúng đi kèm với các linh kiện nhạy cảm khác.

Tương Lai Của Ứng Dụng Điện Trở và Sự Phát Triển Công Nghệ

Công nghệ điện trở vẫn đang tiếp tục phát triển để đáp ứng nhu cầu ngày càng cao của ngành điện tử. Chúng ta thấy sự ra đời của các loại điện trở siêu nhỏ (phù hợp với xu hướng thu nhỏ thiết bị), điện trở công suất cao hơn trong cùng kích thước, điện trở có độ chính xác và ổn định vượt trội, và các loại điện trở đặc biệt với chức năng ngày càng đa dạng (ví dụ: điện trở có thể lập trình).

Vai trò của điện trở, dù thầm lặng, nhưng chắc chắn sẽ còn quan trọng hơn nữa trong tương lai, khi các thiết bị điện tử ngày càng phức tạp, yêu cầu độ chính xác, hiệu suất và độ tin cậy cao hơn. Từ xe điện, năng lượng tái tạo, thiết bị y tế thông minh, đến trí tuệ nhân tạo và Internet vạn vật (IoT), tất cả đều dựa trên nền tảng vững chắc của các mạch điện được kiểm soát bởi những linh kiện nhỏ bé mang tên điện trở.

Chúng ta có thể thấy sự hiện diện của điện trở trong mọi ngóc ngách của cuộc sống hiện đại. Ngay cả trong các lĩnh vực tưởng chừng không liên quan trực tiếp như [cách đo độ mặn của nước] bằng cảm biến độ dẫn điện, hay các quy trình công nghiệp tinh vi như [hiện tượng mạ điện], việc kiểm soát chính xác dòng điện và điện áp thông qua điện trở là chìa khóa để đảm bảo hoạt động hiệu quả và chính xác.

Kết Luận

Điện trở không chỉ là một linh kiện cơ bản trong sách giáo khoa vật lý hay điện tử. Nó là “người hùng thầm lặng”, là nền tảng cho sự hoạt động của hầu hết các thiết bị điện tử mà chúng ta sử dụng hàng ngày. Từ việc giới hạn dòng điện để bảo vệ các linh kiện mỏng manh, chia điện áp để tạo ra các mức tham chiếu cần thiết, điều hòa tín hiệu âm thanh, hình ảnh, đến việc tạo ra nhiệt hay cảm biến dòng điện, ứng dụng của điện trở là vô cùng đa dạng và thiết yếu.

Hiểu rõ về các loại điện trở, cách chọn lựa và sử dụng chúng không chỉ giúp bạn sửa chữa hay thiết kế mạch điện một cách hiệu quả, mà còn mở ra cánh cửa để khám phá sâu hơn thế giới công nghệ đầy thú vị. Hy vọng rằng, qua bài viết này, bạn đã có cái nhìn toàn diện và sâu sắc hơn về vai trò không thể thay thế của điện trở trong kỷ nguyên số. Đừng ngần ngại tìm hiểu thêm và thử nghiệm với những linh kiện nhỏ bé nhưng đầy sức mạnh này nhé!
