Giải mã kí hiệu của điện trở: Hướng dẫn đầy đủ từ A-Z

Khi nhìn vào một sơ đồ mạch điện, bạn có bao giờ cảm thấy như đang đọc một thứ ngôn ngữ bí ẩn với đủ loại hình thù, đường nét kỳ lạ? Đừng lo lắng, bạn không hề đơn độc. Mỗi hình vẽ, mỗi đường kẻ trên đó đều mang một ý nghĩa quan trọng, và việc hiểu được “bảng chữ cái” này chính là chìa khóa để làm chủ thế giới điện tử. Trong số những “ký tự” thường gặp, Kí Hiệu Của điện Trở chắc chắn là một trong những cái cơ bản và quan trọng nhất mà bất kỳ ai muốn tìm hiểu về mạch điện đều cần nắm vững. Nó giống như việc bạn học chữ cái đầu tiên khi bắt đầu tập đọc vậy đó!

Điện trở, về bản chất, là một linh kiện thụ động dùng để cản trở dòng điện chạy qua nó. Nó giống như một đoạn đường hẹp trên một con đường lớn, làm giảm tốc độ dòng chảy (dòng điện). Trên sơ đồ mạch, chúng ta không vẽ hình dáng thực tế của điện trở (nó có thể là một viên nhỏ xíu với vạch màu, hoặc một khối sứ lớn…). Thay vào đó, chúng ta dùng kí hiệu của điện trở để biểu diễn sự hiện diện và chức năng của nó một cách thống nhất và dễ hiểu. Việc này cực kỳ cần thiết, nhất là khi thiết kế hay sửa chữa những mạch điện phức tạp. Nếu không có những kí hiệu chuẩn hóa này, mỗi người vẽ một kiểu, làm sao chúng ta có thể giao tiếp và làm việc cùng nhau được?

Kí hiệu của điện trở trông như thế nào trên sơ đồ mạch?

Bạn có thể thấy hai dạng kí hiệu của điện trở phổ biến nhất trên các sơ đồ mạch điện ngày nay. Đó là kí hiệu theo chuẩn ANSI (American National Standards Institute) và chuẩn IEC (International Electrotechnical Commission).

Chuẩn ANSI/IEEE: Đây là kí hiệu rất quen thuộc, trông giống như một đường zigzag lượn sóng. Nó gợi hình ảnh về sự “gập ghềnh”, “khó khăn” mà dòng điện phải vượt qua khi đi qua điện trở. Kí hiệu này thường được sử dụng rộng rãi ở khu vực Bắc Mỹ và một số nơi khác trên thế giới.
Chuẩn IEC: Chuẩn này sử dụng kí hiệu là một hình chữ nhật đơn giản. Bên trong hình chữ nhật thường không có gì, hoặc đôi khi có ghi giá trị của điện trở. Kí hiệu này phổ biến ở Châu Âu và được chấp nhận là chuẩn quốc tế.

Tại sao lại có hai chuẩn khác nhau? Lịch sử phát triển của kỹ thuật điện tử ở các khu vực khác nhau đã dẫn đến việc hình thành các chuẩn biểu diễn riêng. Mặc dù có sự khác biệt, cả hai kí hiệu này đều cùng biểu thị chức năng cản trở dòng điện của điện trở cố định (fixed resistor). Điều quan trọng là khi đọc một sơ đồ, bạn cần xác định sơ đồ đó đang sử dụng chuẩn nào và tuân theo xuyên suốt. Thường thì các sơ đồ chuyên nghiệp sẽ ghi rõ chuẩn được sử dụng ở phần chú giải hoặc trên bản vẽ.

Tại sao lại có nhiều hơn một kí hiệu cho điện trở?

Câu hỏi này rất hay và là điều mà nhiều người mới bắt đầu thường băn khoăn. Sự tồn tại của nhiều hơn một kí hiệu của điện trở chủ yếu xuất phát từ các tổ chức tiêu chuẩn hóa khác nhau trên thế giới. Như đã đề cập, hai “ông lớn” chính là ANSI và IEC. ANSI (nay thường liên kết với IEEE – Institute of Electrical and Electronics Engineers) có lịch sử lâu đời trong việc thiết lập các tiêu chuẩn kỹ thuật tại Hoa Kỳ. Trong khi đó, IEC là một tổ chức quốc tế chịu trách nhiệm xây dựng các tiêu chuẩn cho tất cả các công nghệ điện, điện tử và các công nghệ liên quan.

Việc có hai chuẩn song song tồn tại đôi khi có thể gây nhầm lẫn, nhưng thực tế, chúng cùng phục vụ một mục đích: tạo ra ngôn ngữ hình ảnh thống nhất cho mạch điện. Chuẩn ANSI với đường zigzag mang tính gợi hình cao hơn, trực quan thể hiện sự cản trở. Chuẩn IEC với hình chữ nhật lại đơn giản, dễ vẽ và thường gọn gàng hơn trên các sơ đồ phức tạp. Dù bạn gặp kí hiệu nào, miễn là sơ đồ nhất quán và bạn biết chuẩn đang dùng, việc đọc mạch vẫn hiệu quả. Sự khác biệt này cũng nhắc nhở chúng ta về tính đa dạng trong kỹ thuật và sự cần thiết phải chú ý đến các ký hiệu chú giải trên bản vẽ.

Việc hiểu rõ các kí hiệu của điện trở là bước đầu tiên và vô cùng quan trọng. Nó không chỉ giúp bạn đọc được sơ đồ mà còn đặt nền tảng cho việc hiểu sâu hơn về cách dòng điện và điện áp tương tác trong mạch. Tương tự như việc hiểu được [suất điện động của nguồn điện là] gì giúp bạn biết nguồn cấp năng lượng cho mạch ra sao, việc nắm vững kí hiệu điện trở giúp bạn hình dung được “trở ngại” trên đường đi của dòng điện.

Các loại kí hiệu của điện trở phổ biến bạn cần biết

Thế giới điện trở không chỉ có một loại duy nhất. Ngoài điện trở cố định, chúng ta còn có các loại điện trở mà giá trị của chúng có thể thay đổi hoặc phụ thuộc vào các yếu tố bên ngoài. Mỗi loại này lại có kí hiệu của điện trở riêng để phân biệt trên sơ đồ. Việc nhận diện đúng loại điện trở qua kí hiệu là rất quan trọng để hiểu mạch hoạt động như thế nào.

Điện trở cố định (Fixed Resistor)

Đây là loại điện trở phổ biến nhất, có giá trị định danh không đổi (trừ ảnh hưởng nhỏ của nhiệt độ). Kí hiệu của điện trở cố định chính là hai kí hiệu chuẩn ANSI (zigzag) và IEC (hình chữ nhật) mà chúng ta đã nói ở trên.

Ngoài hai kí hiệu cơ bản này, đôi khi bạn có thể gặp một số biến thể hoặc kí hiệu liên quan gần gũi:

Kí hiệu Fuse Resistor (Điện trở cầu chì): Đây là loại điện trở được thiết kế để hoạt động như một cầu chì, tức là sẽ bị đứt (hở mạch) khi dòng điện vượt quá giới hạn nhất định. Kí hiệu thường là kí hiệu điện trở cố định (IEC hoặc ANSI) nhưng có thêm một vòng tròn bao quanh hoặc một đường nét đặc biệt.
Kí hiệu Jumper (Điểm nối): Mặc dù không phải là điện trở, một jumper thường được biểu diễn trên sơ đồ bằng một kí hiệu giống điện trở cố định IEC (hình chữ nhật) nhưng giá trị ghi là 0R hoặc chỉ đơn giản là “J”. Nó đơn giản là một sợi dây dẫn dùng để nối hai điểm trên mạch in.

Điện trở biến đổi (Variable Resistor)

Đây là loại điện trở mà giá trị có thể thay đổi được. Chúng thường được sử dụng để điều chỉnh các tham số trong mạch như âm lượng, độ sáng, tốc độ động cơ,… Có hai dạng chính:

Potentiometer (Biến trở): Có 3 chân, thường dùng để chia điện áp. Kí hiệu của nó là kí hiệu điện trở cố định (IEC hoặc ANSI) có thêm một mũi tên chạm vào thân điện trở hoặc một đường cong có mũi tên trỏ vào. Mũi tên này biểu thị con trượt (wiper) có thể di chuyển được.
Rheostat (Chiết áp): Có 2 hoặc 3 chân, thường dùng để điều chỉnh dòng điện. Kí hiệu của nó cũng là kí hiệu điện trở cố định với một mũi tên, nhưng mũi tên này thường chỉ chạm vào một đầu của điện trở hoặc đi ngang qua mà không chạm thân (theo một số chuẩn cũ hơn), hoặc đơn giản hơn là chỉ dùng kí hiệu biến trở 3 chân và chỉ dùng 2 chân.

Ngày nay, kí hiệu của biến trở (potentiometer) là phổ biến nhất cho cả hai trường hợp, tùy vào cách đấu dây trong mạch mà nó hoạt động như biến trở chia áp hay chiết áp.

Các loại điện trở phụ thuộc khác

Giá trị của các loại điện trở này không điều chỉnh bằng tay mà thay đổi dựa trên các yếu tố vật lý bên ngoài:

Thermistor (Điện trở nhiệt): Giá trị thay đổi theo nhiệt độ. Có loại NTC (Negative Temperature Coefficient – hệ số nhiệt âm, nhiệt độ tăng thì trở kháng giảm) và PTC (Positive Temperature Coefficient – hệ số nhiệt dương, nhiệt độ tăng thì trở kháng tăng). Kí hiệu của điện trở nhiệt thường là kí hiệu điện trở cố định với một đường chéo và chữ “t” (hoặc chữ T°).
Photoresistor/LDR (Light Dependent Resistor – Điện trở quang): Giá trị thay đổi theo cường độ ánh sáng chiếu vào. Ánh sáng càng mạnh thì trở kháng càng giảm (đối với loại phổ biến nhất). Kí hiệu thường là kí hiệu điện trở cố định với một vòng tròn bao quanh và hai mũi tên chĩa vào (biểu thị ánh sáng).

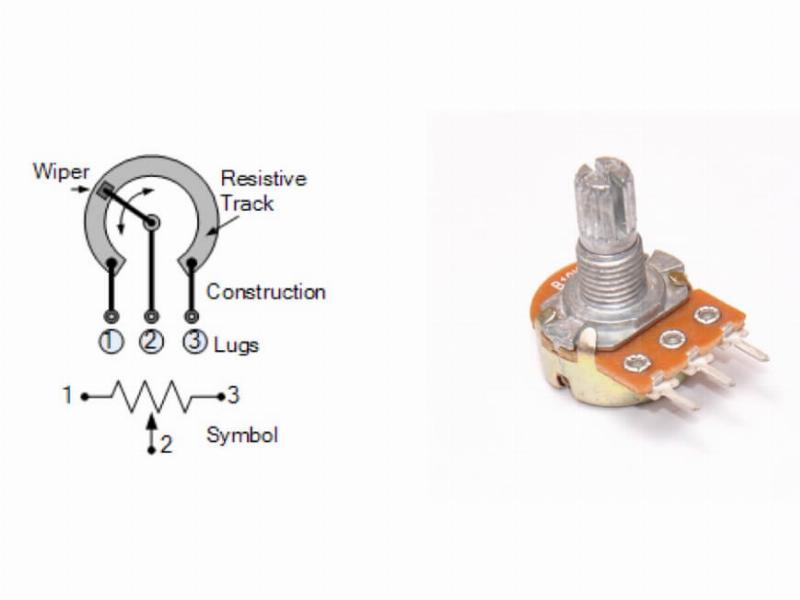

Các kí hiệu của điện trở biến đổi và điện trở phụ thuộc trên sơ đồ mạch

Nắm vững các kí hiệu của điện trở khác nhau này giúp bạn nhanh chóng nhận diện chức năng của từng linh kiện trong mạch và hiểu được cách mạch điện phản ứng với các yếu tố bên ngoài (như điều chỉnh của người dùng, nhiệt độ, ánh sáng). Đây là một kỹ năng nền tảng, giống như việc bạn phải hiểu các biện pháp [an toàn trong phòng thí nghiệm] trước khi bắt tay vào thực hành vậy.

Đọc giá trị và thông số khác bên cạnh kí hiệu điện trở ra sao?

Trên sơ đồ mạch, chỉ mỗi kí hiệu của điện trở là chưa đủ để xác định linh kiện đó cụ thể là gì. Bên cạnh kí hiệu, bạn luôn thấy các thông tin đi kèm, quan trọng nhất là giá trị của điện trở.

Giá trị điện trở: Giá trị này cho biết điện trở đó cản trở dòng điện nhiều hay ít, được đo bằng đơn vị Ohm (Ω). Trên sơ đồ, giá trị thường được ghi bằng các con số và chữ cái viết tắt các đơn vị lớn hơn:
- R hoặc không có đơn vị rõ ràng: Biểu thị giá trị Ohm. Ví dụ: 100 (tức 100 Ω), 4.7R (tức 4.7 Ω).
- k: Biểu thị kiloOhm (kΩ), 1 kΩ = 1000 Ω. Ví dụ: 4.7k (tức 4.7 kΩ hay 4700 Ω), 10k (tức 10 kΩ).
- M: Biểu thị megaOhm (MΩ), 1 MΩ = 1.000.000 Ω. Ví dụ: 1M (tức 1 MΩ), 2.2M (tức 2.2 MΩ).
- Đôi khi, thay vì dùng dấu chấm thập phân, người ta dùng chữ cái của đơn vị để làm dấu phân cách, nhằm tránh nhầm lẫn với dấu chấm nhỏ khi in sơ đồ. Ví dụ: 4k7 (tức 4.7 kΩ), 1M2 (tức 1.2 MΩ), R47 (tức 0.47 Ω). Kí hiệu này thường thấy trong chuẩn châu Âu.
Mã định danh (Reference Designator): Mỗi linh kiện trên sơ đồ mạch đều có một mã định danh duy nhất, giúp kỹ sư dễ dàng tham chiếu đến linh kiện đó trên sơ đồ, danh sách vật tư (Bill of Materials – BOM) hoặc trên mạch in thực tế. Đối với điện trở, mã này thường bắt đầu bằng chữ “R” (viết tắt của Resistor), theo sau là một con số thứ tự. Ví dụ: R1, R2, R10, R205,… Mã này được đặt ngay cạnh kí hiệu của điện trở.
Dung sai (Tolerance): Đôi khi, sơ đồ mạch có thể ghi thêm thông tin về dung sai của điện trở, biểu thị mức độ sai lệch tối đa so với giá trị danh định. Dung sai thường được biểu thị bằng ký hiệu chữ cái hoặc phần trăm. Ví dụ: J (±5%), K (±10%), M (±20%). Thông tin này thường được ghi sau giá trị điện trở, ví dụ: 10k J. Tuy nhiên, trên nhiều sơ đồ đơn giản, thông tin dung sai có thể không được ghi rõ cho từng điện trở mà được chú thích chung cho toàn mạch hoặc loại điện trở sử dụng.
Công suất (Power Rating): Đối với các điện trở cần tiêu tán công suất lớn, sơ đồ có thể ghi thêm giá trị công suất (đơn vị Watt – W) bên cạnh kí hiệu. Ví dụ: 100R 2W. Điều này đặc biệt quan trọng trong các mạch công suất hoặc mạch nguồn.

Việc đọc và hiểu đầy đủ các thông tin đi kèm kí hiệu của điện trở giúp bạn chọn đúng linh kiện khi lắp ráp hoặc sửa chữa, đảm bảo mạch hoạt động đúng thiết kế. Thiếu hoặc nhầm lẫn một thông số nhỏ cũng có thể khiến mạch không hoạt động hoặc thậm chí là hỏng hóc.

Làm thế nào để áp dụng kiến thức về kí hiệu điện trở trong thực tế?

Hiểu kí hiệu của điện trở không chỉ là lý thuyết suông. Nó là kỹ năng thiết yếu để bạn có thể:

Đọc và hiểu sơ đồ mạch: Đây là ứng dụng rõ ràng nhất. Bạn nhìn vào sơ đồ, nhận diện kí hiệu điện trở, đọc giá trị và mã định danh của nó. Từ đó, bạn biết được ở vị trí đó có một điện trở với giá trị cụ thể, phục vụ mục đích gì trong mạch (ví dụ: hạn chế dòng điện, phân áp, kéo lên/kéo xuống tín hiệu,…).
Lắp ráp mạch điện: Khi bạn có sơ đồ và danh sách vật tư, bạn dùng kiến thức về kí hiệu để tìm đúng vị trí cần hàn điện trở R1, R2,… và chọn đúng loại điện trở với giá trị yêu cầu từ đống linh kiện của mình.
Sửa chữa mạch điện: Khi gặp một mạch hỏng, bạn cần xem sơ đồ để xác định các linh kiện có khả năng gây lỗi. Nhìn vào kí hiệu điện trở và các thông số đi kèm, bạn biết cần kiểm tra linh kiện nào, giá trị ra sao. Nếu cần thay thế, bạn cũng biết phải mua điện trở loại gì.
Thiết kế mạch điện: Khi thiết kế mạch, bạn sẽ vẽ sơ đồ sử dụng các kí hiệu chuẩn. Việc sử dụng đúng kí hiệu của điện trở và ghi đầy đủ thông số là điều bắt buộc để người khác (hoặc chính bạn sau này) có thể hiểu và thi công mạch.
Phân tích hoạt động mạch: Hiểu kí hiệu giúp bạn dễ dàng áp dụng các định luật cơ bản như Định luật Ohm (V = I * R) hay Định luật Kirchhoff để tính toán điện áp, dòng điện qua điện trở và các phần khác của mạch.
Giao tiếp với đồng nghiệp/cộng đồng: Sử dụng và hiểu các kí hiệu chuẩn là “ngôn ngữ chung” của giới kỹ thuật điện tử. Khi thảo luận về một mạch điện, việc cùng hiểu một kí hiệu giúp việc trao đổi trở nên chính xác và hiệu quả hơn.
Tìm kiếm linh kiện: Khi cần mua một điện trở cụ thể cho một mạch, bạn dựa vào thông tin giá trị, dung sai, công suất ghi trên sơ đồ (bên cạnh kí hiệu của điện trở) để tìm đúng loại linh kiện trên catalog của nhà sản xuất hoặc tại các cửa hàng linh kiện.

Tóm lại, kiến thức về kí hiệu của điện trở là nền tảng cơ bản nhưng cực kỳ quyền năng. Nó mở ra cánh cửa để bạn bước sâu hơn vào thế giới fascinating của điện tử, từ việc đơn giản là đọc hiểu một sơ đồ mạch đèn LED cho đến việc làm việc với những hệ thống phức tạp hơn nhiều, ví dụ như trong [lap dat dien nha xuong] công nghiệp, nơi mỗi kí hiệu trên bản vẽ kỹ thuật đều phải chính xác tuyệt đối.

Những lưu ý quan trọng khi làm việc với kí hiệu điện trở

Mặc dù các chuẩn ANSI và IEC rất phổ biến, nhưng đôi khi bạn vẫn có thể gặp những tình huống đặc biệt hoặc những kí hiệu hơi khác lạ một chút. Dưới đây là vài lưu ý để bạn không bỡ ngỡ:

Luôn kiểm tra chú giải (Legend): Trên các sơ đồ mạch chuyên nghiệp, đặc biệt là những sơ đồ phức tạp hoặc sử dụng các kí hiệu không hoàn toàn phổ biến, sẽ luôn có một phần chú giải (legend) hoặc bảng các kí hiệu (symbol table). Phần này giải thích ý nghĩa của tất cả các kí hiệu được sử dụng trong sơ đồ. Hãy luôn dành thời gian đọc kỹ phần này trước khi đi sâu vào chi tiết mạch. Đây là “bản đồ” quan trọng giúp bạn không bị lạc.
Biến thể theo nhà sản xuất hoặc thời đại: Đôi khi, các nhà sản xuất thiết bị hoặc phần mềm vẽ mạch cũ có thể sử dụng các biến thể kí hiệu hơi khác so với chuẩn hiện hành. Sơ đồ từ những thập niên cũ cũng có thể dùng kí hiệu ít gặp hơn bây giờ. Kinh nghiệm và việc tham khảo tài liệu gốc (nếu có) sẽ giúp bạn nhận diện.
Kí hiệu cho mạng điện trở (Resistor Networks): Khi nhiều điện trở được tích hợp vào một gói linh kiện duy nhất (ví dụ: thanh điện trở – resistor array), chúng có thể được biểu diễn bằng một kí hiệu duy nhất bao gồm nhiều kí hiệu điện trở nhỏ bên trong, hoặc một kí hiệu đặc biệt cho thấy cấu trúc bên trong (mắc nối tiếp, mắc song song, hay độc lập).
Kí hiệu khác biệt trong các lĩnh vực chuyên biệt: Trong một số lĩnh vực kỹ thuật điện tử chuyên biệt (ví dụ: điện tử công suất, vi ba), có thể có những kí hiệu bổ sung hoặc biến thể cho điện trở tùy theo ứng dụng hoặc đặc tính.
Sự tiến hóa của các chuẩn: Các chuẩn kỹ thuật không cố định mà có thể được cập nhật theo thời gian. Các phiên bản mới của chuẩn ANSI/IEEE hoặc IEC có thể có những điều chỉnh nhỏ về kí hiệu hoặc cách biểu diễn.

Nhớ rằng, kí hiệu của điện trở chỉ là một phần của bức tranh lớn. Để hiểu trọn vẹn sơ đồ mạch, bạn cần kết hợp kiến thức về kí hiệu với khả năng đọc giá trị, mã định danh, hiểu nguyên lý hoạt động của các linh kiện khác, và quan trọng nhất là hiểu chức năng tổng thể của mạch. Đừng ngần ngại tra cứu hoặc hỏi những người có kinh nghiệm khi gặp kí hiệu lạ. Đó là cách tốt nhất để học hỏi và nâng cao kiến thức của mình.

Khi làm việc với các mạch điện, dù là để học tập hay sửa chữa, việc đọc đúng kí hiệu và thông số linh kiện là vô cùng quan trọng để đảm bảo [công của dòng điện có đơn vị] đo lường chính xác và mạch hoạt động hiệu quả theo đúng thiết kế ban đầu. Mọi sai sót trong việc nhận diện linh kiện đều có thể dẫn đến kết quả không mong muốn.

Đọc kí hiệu điện trở cho các mục đích cụ thể

Hiểu kí hiệu của điện trở không chỉ giúp bạn “đọc” sơ đồ, mà còn hỗ trợ đắc lực cho nhiều mục đích cụ thể trong công việc và học tập liên quan đến điện tử. Hãy xem xét một vài ví dụ:

Khi học các môn về Mạch Điện: Giáo trình, bài giảng và bài tập về mạch điện luôn sử dụng sơ đồ. Việc nhận biết nhanh kí hiệu điện trở, tụ điện, cuộn cảm, nguồn điện, v.v., là điều kiện tiên quyết để bạn theo kịp bài giảng, giải được bài tập và hiểu sâu các định luật, công thức. Bạn sẽ không mất thời gian đoán xem “hình zigzag kia là cái gì?” mà tập trung vào phân tích mạch.
Khi thực hành tại phòng thí nghiệm: Trước khi bắt tay vào lắp ráp một mạch trên breadboard hay mạch hàn, bạn sẽ nhìn vào sơ đồ. Kí hiệu của điện trở sẽ chỉ cho bạn vị trí và giá trị của từng con điện trở cần cắm/hàn. Nếu sơ đồ vẽ theo chuẩn ANSI mà bạn quen với IEC, hoặc ngược lại, việc biết cả hai sẽ giúp bạn không bị chậm lại.
Khi tìm hiểu datasheet của linh kiện: Các datasheet (tài liệu kỹ thuật chi tiết) của vi mạch (IC) thường có phần “Application Circuit” (Mạch ứng dụng) hoặc “Typical Connection Diagram” (Sơ đồ kết nối điển hình) sử dụng chính linh kiện đó. Các sơ đồ này sử dụng các kí hiệu chuẩn của điện trở và các linh kiện khác. Hiểu được kí hiệu giúp bạn nhanh chóng nắm bắt cách kết nối IC vào mạch của mình.
Khi tìm kiếm giải pháp cho một vấn đề: Giả sử bạn đang cố gắng giảm điện áp tại một điểm trong mạch. Kiến thức về kí hiệu của điện trở và cách chúng hoạt động trong mạch phân áp (sử dụng hai điện trở nối tiếp) sẽ giúp bạn dễ dàng hình dung và vẽ ra sơ đồ giải pháp.
Khi làm việc với các dự án DIY (Do It Yourself): Hầu hết các dự án điện tử DIY trên mạng đều cung cấp sơ đồ mạch. Dù đó là mạch điều khiển đèn LED, mạch âm thanh nhỏ, hay một dự án phức tạp hơn với vi điều khiển, bạn sẽ gặp rất nhiều kí hiệu của điện trở. Khả năng đọc hiểu sơ đồ là yếu tố quyết định bạn có thể thực hiện dự án thành công hay không.

Sự đa dạng của kí hiệu của điện trở (cố định, biến đổi, phụ thuộc) cũng phản ánh sự đa dạng về chức năng và ứng dụng của chúng. Một biến trở dùng để điều chỉnh âm lượng trong loa khác với một thermistor dùng để đo nhiệt độ trong mạch điều hòa. Nhận diện đúng kí hiệu giúp bạn phân biệt và hiểu được vai trò cụ thể của từng “người lính” điện trở trong “đội quân” mạch điện.

Nói cách khác, việc thành thạo việc nhận diện và đọc kí hiệu của điện trở giống như việc học bảng chữ cái đầu tiên. Chỉ khi nắm vững những điều cơ bản này, bạn mới có thể bắt đầu “đọc” được những “câu văn” (các khối chức năng của mạch) và sau đó là “những cuốn sách” (toàn bộ sơ đồ mạch phức tạp). Đừng coi nhẹ bước này nhé!

Đôi khi, việc áp dụng kiến thức kỹ thuật vào thực tế đòi hỏi sự kết hợp của nhiều yếu tố. Ví dụ, khi [lap dat dien nha xuong], người kỹ sư không chỉ cần hiểu sơ đồ mạch mà còn phải tính toán kích thước dây dẫn, vị trí lắp đặt, các tiêu chuẩn an toàn, v.v. Tuy nhiên, tất cả đều bắt đầu từ việc đọc hiểu đúng bản vẽ kỹ thuật, trong đó có các kí hiệu linh kiện như điện trở.

So sánh các chuẩn kí hiệu điện trở phổ biến

Như chúng ta đã thảo luận, hai chuẩn chính quy định kí hiệu của điện trở là ANSI/IEEE và IEC. Việc hiểu rõ sự khác biệt giữa chúng giúp bạn tự tin hơn khi làm việc với các loại sơ đồ khác nhau. Hãy nhìn kỹ hơn một chút:

ANSI/IEEE (Mỹ):
- Kí hiệu điện trở cố định: Đường zigzag lượn sóng. Đây là kí hiệu rất dễ nhận biết và có tính biểu tượng cao.
- Kí hiệu biến trở (Potentiometer): Zigzag với mũi tên chéo chạm vào thân.
- Ưu điểm: Dễ vẽ bằng tay, tính gợi hình cao.
- Nhược điểm: Có thể chiếm diện tích lớn hơn trên sơ đồ so với kí hiệu IEC.
IEC (Quốc tế):
- Kí hiệu điện trở cố định: Hình chữ nhật đơn giản.
- Kí hiệu biến trở (Potentiometer): Hình chữ nhật với mũi tên chéo chạm vào thân.
- Ưu điểm: Gọn gàng, tiết kiệm không gian trên sơ đồ phức tạp, dễ vẽ bằng phần mềm.
- Nhược điểm: Ít gợi hình hơn so với zigzag.

Cả hai chuẩn đều có cách biểu diễn tương tự cho các loại điện trở phụ thuộc (Thermistor, LDR), thường bằng cách thêm các nét đặc biệt (mũi tên, vòng tròn, chữ cái) vào kí hiệu cơ bản (zigzag hoặc chữ nhật).

Việc sử dụng chuẩn nào hoàn toàn phụ thuộc vào nơi bạn đang làm việc, nguồn tài liệu bạn tham khảo hoặc phần mềm vẽ mạch bạn đang dùng. Các phần mềm vẽ mạch hiện đại (CAD – Computer-Aided Design) thường cho phép bạn chọn chuẩn kí hiệu mà bạn muốn sử dụng. Khi làm việc với các dự án quốc tế hoặc tài liệu từ nhiều nguồn khác nhau, khả năng nhận diện cả hai chuẩn là một lợi thế lớn.

Đôi khi, sự khác biệt về đơn vị đo lường cũng có thể xuất hiện trong các tài liệu kỹ thuật từ các quốc gia khác nhau. Ví dụ, việc chuyển đổi giữa [1 inch bằng nhiêu cm] là một kiến thức cơ bản khi làm việc với các kích thước vật lý của linh kiện hoặc bo mạch được thiết kế theo các hệ đo lường khác nhau. Tương tự, việc quen thuộc với các chuẩn kí hiệu điện trở khác nhau là điều cần thiết khi đọc các sơ đồ từ nguồn gốc khác nhau.

Tầm quan trọng của việc hiểu kí hiệu điện trở là gì?

Nếu bạn đã đọc đến đây, chắc hẳn bạn đã thấy việc hiểu kí hiệu của điện trở không chỉ đơn thuần là ghi nhớ hình vẽ. Nó là nền tảng để bạn có thể:

Giao tiếp hiệu quả: Nói chuyện với các kỹ sư, kỹ thuật viên khác mà không gặp rào cản về ngôn ngữ sơ đồ.
Tiết kiệm thời gian: Nhanh chóng hiểu cấu trúc và chức năng của mạch mà không phải mất công suy đoán.
Giảm thiểu sai sót: Lắp ráp hoặc sửa chữa chính xác, tránh nhầm lẫn linh kiện gây hỏng hóc.
Phát triển kỹ năng: Xây dựng nền tảng vững chắc để học các khái niệm phức tạp hơn về mạch điện tử.
Tự tin hơn: Cảm thấy thoải mái khi đối diện với các sơ đồ mạch, dù là đơn giản hay phức tạp.

Hãy thử tưởng tượng bạn đang cố gắng sửa một chiếc radio cũ mà không hiểu một chút gì về sơ đồ của nó. Các đường nét, hình vẽ sẽ chỉ là mớ hỗn độn. Nhưng khi bạn hiểu kí hiệu của điện trở, kí hiệu tụ điện, kí hiệu transistor, v.v., “mớ hỗn độn” đó dần biến thành một bản đồ chi tiết, cho bạn biết dòng điện đi đâu, từng linh kiện làm nhiệm vụ gì. Thật kỳ diệu phải không?

Ông Lê Văn An, một kỹ sư điện tử với hơn 20 năm kinh nghiệm trong ngành, chia sẻ: “Trong suốt sự nghiệp của mình, tôi đã đọc hàng ngàn sơ đồ mạch khác nhau, từ những mạch đơn giản nhất đến những hệ thống phức tạp điều khiển cả nhà máy. Điều đầu tiên tôi luôn làm là lướt qua các kí hiệu chính để nắm bắt ‘linh hồn’ của mạch. Hiểu kí hiệu của điện trở và các linh kiện cơ bản khác giống như bạn học vần. Không có vần, bạn không thể đọc sách. Không hiểu kí hiệu, bạn không thể đọc mạch.”

Điều này nhấn mạnh tầm quan trọng của việc học những điều cơ bản một cách chắc chắn. Nó không chỉ giúp bạn làm việc hiệu quả hơn mà còn mở ra cơ hội học hỏi và khám phá không ngừng trong lĩnh vực điện tử luôn thay đổi.

Kết bài

Vậy là chúng ta đã cùng nhau đi một hành trình khá chi tiết để khám phá về kí hiệu của điện trở – một trong những hình vẽ cơ bản nhất nhưng lại mang ý nghĩa trọng yếu trong thế giới điện tử. Từ kí hiệu zigzag quen thuộc của Mỹ đến hình chữ nhật đơn giản của chuẩn quốc tế, và các biến thể cho điện trở biến đổi hay điện trở phụ thuộc, mỗi kí hiệu đều là một “ngôn ngữ” cho chúng ta biết về chức năng và vai trò của linh kiện đó trong mạch.

Chúng ta cũng đã tìm hiểu cách đọc các thông tin quan trọng đi kèm kí hiệu của điện trở như giá trị (Ohm, kOhm, MOhm), mã định danh (R1, R2,…), dung sai và công suất. Nắm vững những điều này không chỉ giúp bạn đọc hiểu sơ đồ mạch một cách chính xác mà còn là nền tảng vững chắc cho việc lắp ráp, sửa chữa và thậm chí là thiết kế các mạch điện của riêng mình.

Hiểu được kí hiệu của điện trở là bước đầu tiên để bạn không còn e ngại khi nhìn vào một sơ đồ mạch điện phức tạp. Nó giúp bạn biến những đường nét khó hiểu thành thông tin có giá trị, mở ra cánh cửa để bạn khám phá sâu hơn về cách dòng điện “chảy”, cách các linh kiện “tương tác” và cách toàn bộ mạch hoạt động như một thể thống nhất.

Hãy dành thời gian thực hành đọc các sơ đồ mạch điện khác nhau mà bạn gặp. Càng đọc nhiều, bạn càng quen thuộc với các kí hiệu và cách chúng được sử dụng trong ngữ cảnh thực tế. Đừng ngại sai, mỗi lần gặp khó khăn và tìm ra lời giải đáp là một lần kiến thức của bạn được củng cố. Việc làm chủ kí hiệu của điện trở chắc chắn sẽ giúp bạn tự tin hơn trên con đường chinh phục thế giới điện tử đầy thú vị!
