Áp Suất Dư Là Gì? Giải Mã Khái Niệm Quan Trọng Hơn Bạn Tưởng

cac loai dong ho do ap suat du 683b9e.webp

Bạn có bao giờ bơm lốp xe đạp hay xe máy chưa? Hoặc đơn giản hơn, khi bạn nhìn vào đồng hồ đo áp suất lốp ở tiệm sửa xe, con số hiện lên đó có ý nghĩa gì? Hay khi bác sĩ đo huyết áp cho bạn, con số ấy nói lên điều gì về “áp suất” trong mạch máu? Tất cả những ví dụ quen thuộc này đều liên quan đến một khái niệm vật lý vô cùng quan trọng trong đời sống và kỹ thuật: áp suất dư. Chỉ với 3 từ này, chúng ta đã bước chân vào thế giới của những lực nén, ép xung quanh mình mà đôi khi ta không hề hay biết. Vậy chính xác thì áp Suất Dư Là Gì và tại sao nó lại phổ biến đến vậy? Hãy cùng Toàn Phúc JSC khám phá mọi ngóc ngách của khái niệm thú vị này nhé!

Trước khi đi sâu vào áp suất dư là gì, chúng ta cần hiểu một chút về “người anh em” luôn đi cùng nó: áp suất khí quyển. Hãy tưởng tượng bạn đang đứng ngoài trời, không khí xung quanh bạn đang “đè” lên mọi thứ, bao gồm cả cơ thể bạn. Lực nén của cột không khí từ trên cao xuống mặt đất tạo ra cái gọi là áp suất khí quyển. Áp suất này thay đổi tùy thuộc vào độ cao (càng lên cao, áp suất khí quyển càng giảm vì cột không khí mỏng hơn) và điều kiện thời tiết, nhưng tại mực nước biển, nó có một giá trị trung bình mà chúng ta thường lấy làm mốc tham chiếu.

Đa số các thiết bị đo áp suất mà chúng ta sử dụng hàng ngày, như đồng hồ đo lốp xe, đồng hồ đo áp suất nước trong ống, hay thậm chí máy đo huyết áp, đều không đo tổng áp suất thực tế (gọi là áp suất tuyệt đối), mà chúng đo sự chênh lệch áp suất so với áp suất khí quyển tại môi trường xung quanh. Chính sự chênh lệch này mới là áp suất dư. Nó cho biết áp suất bên trong một hệ thống (ví dụ: bên trong lốp xe, bên trong đường ống) lớn hơn hay nhỏ hơn áp suất không khí bên ngoài bao nhiêu. Đây là lý do vì sao kim đồng hồ đo áp suất lốp xe chỉ về số 0 khi lốp bị xẹp hoàn toàn – lúc đó, áp suất bên trong lốp bằng áp suất khí quyển bên ngoài, sự chênh lệch là 0.

Khi nói về đặc điểm của áp suất chất lỏng, chúng ta thường thấy áp suất tăng theo chiều sâu và tác dụng theo mọi phương. Áp suất dư trong chất lỏng cũng tuân theo quy luật này, thể hiện mức độ “nén” thêm vào so với áp suất bề mặt do khí quyển gây ra. Việc hiểu rõ sự khác biệt giữa các loại áp suất này là nền tảng quan trọng để làm chủ các hệ thống đo lường và điều khiển trong nhiều lĩnh vực.

Phân Biệt Áp Suất Dư, Áp Suất Tuyệt Đối Và Áp Suất Khí Quyển: Ba “Anh Em” Áp Suất

Để thực sự hiểu áp suất dư là gì, chúng ta cần đặt nó cạnh hai khái niệm còn lại: áp suất tuyệt đối và áp suất khí quyển. Ba loại áp suất này có mối liên hệ mật thiết và là nền tảng của mọi phép đo áp suất.

Áp suất dư là sự chênh lệch giữa áp suất tuyệt đối và áp suất khí quyển tại một điểm đo cụ thể. Nó phản ánh áp suất “thêm” vào hoặc “thiếu đi” so với môi trường xung quanh.

1. Áp suất Khí Quyển (Atmospheric Pressure):

  • Là gì? Đây là áp suất do trọng lượng của cột không khí tác dụng lên một đơn vị diện tích trên bề mặt Trái đất.
  • Đặc điểm: Thay đổi theo độ cao (giảm khi lên cao) và điều kiện thời tiết (thường đo bằng khí áp kế). Tại mực nước biển, áp suất khí quyển trung bình là khoảng 101.325 Pascal (Pa), hay 1 atmosphere (atm), hay 1.01325 bar, hay 14.696 psi.
  • Điểm tham chiếu: Áp suất khí quyển thường được lấy làm điểm 0 cho phép đo áp suất dư.

2. Áp suất Tuyệt Đối (Absolute Pressure):

  • Là gì? Đây là tổng áp suất thực tế tại một điểm, được đo so với điểm áp suất bằng 0 tuyệt đối (chân không hoàn toàn). Áp suất 0 tuyệt đối là trạng thái lý tưởng không có bất kỳ phân tử vật chất nào tồn tại và gây ra áp suất.
  • Đặc điểm: Luôn có giá trị không âm. Áp suất tuyệt đối của chân không hoàn toàn là 0. Áp suất tuyệt đối của môi trường bình thường chính là áp suất khí quyển.
  • Điểm tham chiếu: Áp suất 0 tuyệt đối (chân không hoàn toàn).

3. Áp suất Dư (Gauge Pressure):

  • Là gì? Như đã nói, đây là sự chênh lệch giữa áp suất tuyệt đối và áp suất khí quyển xung quanh.
  • Đặc điểm: Có thể có giá trị dương, âm hoặc bằng 0.
    • Áp suất dư dương (> 0): Khi áp suất tuyệt đối lớn hơn áp suất khí quyển. Đây là trường hợp phổ biến nhất bạn gặp (bơm lốp, áp suất trong ống nước…).
    • Áp suất dư âm (< 0): Khi áp suất tuyệt đối nhỏ hơn áp suất khí quyển. Trường hợp này còn gọi là áp suất chân không (vacuum pressure), ví dụ: hút chân không, áp suất trong ống hút khi bạn uống nước. Áp suất chân không hoàn toàn tương ứng với áp suất dư âm bằng giá trị áp suất khí quyển (ví dụ: -1 atm).
    • Áp suất dư bằng 0 (= 0): Khi áp suất tuyệt đối bằng áp suất khí quyển. Ví dụ: lốp xe bị xẹp, một bình chứa mở thông với không khí.
  • Công thức: P_dư = P_tuyệt đối – P_khí quyển
    • Hoặc ngược lại: P_tuyệt đối = P_dư + P_khí quyển
  • Điểm tham chiếu: Áp suất khí quyển tại môi trường xung quanh điểm đo.

Hãy hình dung đơn giản thế này: Nếu bạn đo nhiệt độ, bạn có thể dùng thang Celsius (đo so với điểm đóng băng của nước) hoặc Kelvin (đo so với 0 tuyệt đối). Áp suất dư giống như thang Celsius, lấy áp suất khí quyển làm mốc 0. Áp suất tuyệt đối giống như thang Kelvin, lấy chân không hoàn toàn làm mốc 0. Còn áp suất khí quyển là “nhiệt độ phòng” trong ví dụ này, điểm mà thang Celsius (áp suất dư) của bạn lấy làm 0.

Ví dụ: Nếu đồng hồ đo áp suất lốp hiển thị 2.2 bar (áp suất dư), và áp suất khí quyển ngoài trời là 1.0 bar, thì áp suất tuyệt đối bên trong lốp là 2.2 bar + 1.0 bar = 3.2 bar. Nếu bạn hút chân không trong một bình kín và đồng hồ đo hiển thị -0.8 bar (áp suất dư âm), thì áp suất tuyệt đối trong bình là -0.8 bar + 1.0 bar = 0.2 bar.

Việc sử dụng áp suất dư hay tuyệt đối phụ thuộc vào ứng dụng. Trong nhiều trường hợp thực tế, chúng ta quan tâm đến lực nén hoặc lực hút so với môi trường xung quanh (áp suất dư). Ví dụ, áp suất trong lốp xe đẩy lên mặt đường, áp suất trong đường ống đẩy nước đi, hay áp suất chân không giữ vật. Tuy nhiên, trong các tính toán khoa học, kỹ thuật, hoặc khi làm việc với chân không sâu, áp suất tuyệt đối lại là cần thiết.

Tại Sao Áp Suất Dư Lại Phổ Biến Đến Vậy? (Lợi ích và Tầm Quan Trọng)

Nếu áp suất tuyệt đối là giá trị “thực” đo từ chân không hoàn toàn, tại sao phần lớn các thiết bị đo lường hàng ngày lại sử dụng thang đo áp suất dư? Lý do nằm ở sự tiện lợi, ý nghĩa thực tế trong nhiều ứng dụng, và cấu tạo của các thiết bị đo.

  • Tiện lợi và Trực quan: Trong hầu hết các tình huống, điều chúng ta quan tâm là áp suất cao hơn hay thấp hơn áp suất môi trường bao nhiêu. Áp suất dư cung cấp trực tiếp thông tin này. Khi bơm lốp, bạn muốn biết áp suất trong lốp lớn hơn ngoài trời bao nhiêu để lốp đủ căng và nâng đỡ xe. Con số trên đồng hồ đo áp suất dư phản ánh chính xác sự “căng” thêm vào so với trạng thái xẹp (áp suất bằng khí quyển).
  • Thiết bị đo đơn giản hơn: Nhiều loại đồng hồ đo áp suất dư có cấu tạo đơn giản hơn so với đồng hồ đo áp suất tuyệt đối. Chúng thường chỉ cần một mặt tham chiếu mở thông với áp suất khí quyển để đo sự chênh lệch áp suất. Đồng hồ đo áp suất tuyệt đối cần một buồng chân không tham chiếu được niêm phong hoàn toàn, đòi hỏi kỹ thuật chế tạo phức tạp hơn và giá thành cao hơn.
  • Liên quan trực tiếp đến lực tác dụng: Trong nhiều hệ thống, lực mà áp suất tạo ra phụ thuộc vào sự chênh lệch áp suất giữa hai phía. Áp suất dư chính là sự chênh lệch giữa áp suất bên trong và áp suất bên ngoài (áp suất khí quyển). Ví dụ, lực đẩy của khí nén trong xi lanh phụ thuộc vào áp suất dư của khí nén đó, vì áp suất khí quyển tác dụng ngược lại lên pít-tông từ phía bên kia.
  • Ứng dụng thực tế đa dạng: Từ những việc đơn giản như kiểm tra áp suất lốp xe, đo áp suất nước trong hệ thống ống nước sinh hoạt, đo áp suất khí trong bình gas, đến các ứng dụng công nghiệp như đo áp suất thủy lực trong máy móc, áp suất khí nén trong nhà máy, áp suất hơi nước trong nồi hơi – tất cả đều thường sử dụng thang đo áp suất dư. Ngay cả khi bác sĩ đo huyết áp, con số bạn thấy là áp suất “dư” so với áp suất khí quyển bên ngoài cơ thể.
  • Giảm thiểu ảnh hưởng của sự thay đổi áp suất khí quyển: Mặc dù áp suất khí quyển có thay đổi theo thời tiết và độ cao, nhưng trong nhiều ứng dụng, sự thay đổi này không đáng kể hoặc được chấp nhận. Việc đo áp suất dư giúp ta tập trung vào áp suất thêm vào do hoạt động của hệ thống, bỏ qua những biến động nhỏ của áp suất môi trường xung quanh.

Ví dụ, khi tính toán lực cần thiết để mở van trong một đường ống chịu áp lực, kỹ sư thường dùng áp suất dư. Bởi vì lực thực tế mà áp suất tạo ra để chống lại sự mở van là sự chênh lệch áp suất giữa bên trong ống (áp suất dư + khí quyển) và bên ngoài van (áp suất khí quyển). Sự chênh lệch này chính là áp suất dư.

Việc nắm vững khái niệm áp suất dư là gì không chỉ giúp bạn hiểu rõ hơn các phép đo hàng ngày mà còn là kiến thức nền tảng để làm việc trong nhiều ngành nghề kỹ thuật, công nghiệp, y tế, hay thậm chí là hiểu các hiện tượng tự nhiên.

Các Loại Đồng Hồ Đo Áp Suất Dư Phổ Biến Hiện Nay

Để đo được áp suất dư, chúng ta cần đến các thiết bị chuyên dụng gọi là đồng hồ đo áp suất (pressure gauge) hoặc cảm biến áp suất (pressure sensor). Có rất nhiều loại thiết bị này, mỗi loại có nguyên lý hoạt động và ứng dụng khác nhau, nhưng chúng đều có một điểm chung: lấy áp suất khí quyển làm điểm tham chiếu 0.

Dưới đây là một số loại phổ biến:

1. Đồng hồ Đo Áp Suất Cơ Khí (Mechanical Pressure Gauges)

Đây là loại đồng hồ truyền thống, hoạt động dựa trên nguyên lý biến dạng của một bộ phận đàn hồi khi chịu áp lực. Sự biến dạng này được truyền động đến kim chỉ thị để hiển thị giá trị áp suất trên mặt số.

  • Đồng hồ ống Bourdon: Phổ biến nhất. Sử dụng một ống kim loại rỗng, cong (hình chữ C hoặc xoắn ốc). Khi áp suất đi vào, ống cố gắng duỗi thẳng, chuyển động này được truyền qua hệ thống bánh răng để quay kim. Thích hợp cho dải áp suất rộng.
  • Đồng hồ màng (Diaphragm Gauge): Sử dụng một màng mỏng, linh hoạt. Khi áp suất tác dụng, màng bị biến dạng. Sự biến dạng này được đo lường trực tiếp hoặc truyền động đến kim chỉ thị. Thường dùng cho áp suất thấp hoặc khi cần cách ly môi trường đo khỏi bộ phận cảm biến.
  • Đồng hồ hộp xếp (Bellows Gauge): Sử dụng một bộ phận hình ống nhăn nheo giống như đàn accordion (hộp xếp). Khi áp suất thay đổi, hộp xếp co giãn, chuyển động này được dùng để đo áp suất. Thường dùng cho áp suất thấp.

Ưu điểm của đồng hồ cơ khí là đơn giản, bền bỉ, không cần nguồn điện, và giá thành thường phải chăng. Tuy nhiên, độ chính xác có thể bị ảnh hưởng bởi nhiệt độ, rung động, và chúng có độ trễ nhất định.

2. Cảm Biến Áp Suất Điện Tử (Electronic Pressure Sensors)

Các thiết bị này biến đổi áp suất thành tín hiệu điện (điện áp hoặc dòng điện), có thể đọc trên màn hình kỹ thuật số hoặc truyền về hệ thống điều khiển.

  • Cảm biến áp suất biến dạng (Strain Gauge Pressure Sensor): Phổ biến. Sử dụng các điện trở biến dạng (strain gauge) gắn trên một bộ phận biến dạng (màng hoặc bộ phận khác). Khi áp suất tác dụng, bộ phận biến dạng, làm thay đổi điện trở của strain gauge. Sự thay đổi điện trở này được đo và chuyển thành tín hiệu áp suất.
  • Cảm biến áp suất điện dung (Capacitive Pressure Sensor): Đo sự thay đổi điện dung giữa hai bản cực khi một trong hai bản bị biến dạng do áp suất. Có độ nhạy cao, thường dùng cho áp suất thấp.
  • Cảm biến áp suất áp điện (Piezoelectric Pressure Sensor): Sử dụng vật liệu tạo ra điện tích khi chịu áp lực. Thích hợp cho các phép đo áp suất động, áp suất thay đổi nhanh.
  • Cảm biến áp suất cộng hưởng (Resonant Pressure Sensor): Đo sự thay đổi tần số cộng hưởng của một cấu trúc khi chịu áp suất. Cung cấp độ chính xác cao và ổn định lâu dài.

Cảm biến điện tử có ưu điểm là độ chính xác cao, phản hồi nhanh, khả năng tích hợp vào hệ thống điều khiển tự động (PLC, DCS), khả năng truyền dữ liệu xa. Nhược điểm là cần nguồn điện và có thể nhạy cảm với nhiễu điện từ.

3. Áp Kế Chữ U (U-tube Manometer)

Đây là một trong những thiết bị đo áp suất đơn giản và cổ xưa nhất, thường dùng để đo áp suất thấp hoặc chênh lệch áp suất. Nó bao gồm một ống thủy tinh hình chữ U chứa chất lỏng (thường là nước hoặc thủy ngân).

  • Khi hai đầu ống mở ra áp suất khí quyển, mực chất lỏng ở hai nhánh bằng nhau.
  • Khi một đầu được nối với nguồn áp suất (đo áp suất dư), áp suất này sẽ đẩy cột chất lỏng xuống ở một nhánh và dâng lên ở nhánh còn lại.
  • Sự chênh lệch độ cao của cột chất lỏng giữa hai nhánh chính là giá trị của áp suất dư.

Ưu điểm của áp kế chữ U là đơn giản, trực quan, không cần hiệu chuẩn phức tạp. Nhược điểm là cồng kềnh, chỉ phù hợp với áp suất thấp và chất lỏng sử dụng có thể độc hại (thủy ngân).

Mỗi loại đồng hồ đo áp suất dư đều có ưu nhược điểm và phạm vi ứng dụng riêng. Việc lựa chọn loại nào phụ thuộc vào dải áp suất cần đo, độ chính xác yêu cầu, môi trường làm việc, ngân sách, và mục đích sử dụng.

Làm Thế Nào Để Chọn Đồng Hồ Đo Áp Suất Dư Phù Hợp?

Việc chọn đúng đồng hồ đo áp suất dư là cực kỳ quan trọng để đảm bảo phép đo chính xác, an toàn và tuổi thọ thiết bị. Một chiếc đồng hồ không phù hợp có thể gây ra sai số lớn, hỏng hóc nhanh chóng, hoặc thậm chí là nguy hiểm. Dưới đây là các yếu tố bạn cần cân nhắc:

  • Dải Đo (Range): Đây là yếu tố quan trọng hàng đầu. Bạn cần chọn đồng hồ có dải đo bao trùm được dải áp suất hoạt động bình thường của hệ thống, đồng thời có khả năng chịu được áp suất cực đại có thể xảy ra (áp suất quá tải – overpressure). Quy tắc chung là áp suất hoạt động bình thường nên nằm trong khoảng giữa 30% và 70% của dải đo toàn thang (full scale) để đạt độ chính xác tốt nhất và tránh làm hỏng thiết bị. Ví dụ, nếu áp suất hoạt động là 5 bar, nên chọn đồng hồ có dải đo 0-10 bar hoặc 0-16 bar, không nên chọn 0-6 bar hoặc 0-4 bar.
  • Độ Chính Xác (Accuracy): Độ chính xác được biểu thị bằng phần trăm của dải đo toàn thang. Ví dụ, đồng hồ dải đo 0-10 bar với độ chính xác 1% FS (Full Scale) sẽ có sai số tối đa là 0.1 bar trên toàn bộ dải đo. Chọn độ chính xác phù hợp với yêu cầu của ứng dụng. Các ứng dụng quan trọng đòi hỏi độ chính xác cao hơn (ví dụ: 0.25% FS, 0.1% FS).
  • Môi Trường Làm Việc:
    • Nhiệt độ: Nhiệt độ của môi chất (chất lỏng hoặc khí) và nhiệt độ môi trường xung quanh ảnh hưởng đến độ chính xác và tuổi thọ của đồng hồ. Chọn loại vật liệu chịu nhiệt phù hợp.
    • Rung động và Sốc: Trong môi trường có rung động mạnh, cần chọn đồng hồ có vỏ bảo vệ tốt hơn, có dầu giảm chấn bên trong để ổn định kim chỉ thị và bảo vệ bộ phận cơ khí.
    • Ăn mòn: Đối với các môi chất ăn mòn (axit, kiềm, hóa chất…), cần chọn đồng hồ có vật liệu tiếp xúc với môi chất chống ăn mòn (ví dụ: thép không gỉ, Hastelloy, Teflon). Có thể sử dụng thêm bộ phận cách ly (diaphragm seal).
    • Bụi bẩn và Độ ẩm: Chọn cấp bảo vệ (IP rating) phù hợp cho vỏ đồng hồ để chống bụi và nước xâm nhập.
  • Loại Môi Chất (Media Compatibility): Chất lỏng hay khí? Có hạt rắn không? Có độ nhớt cao không? Có kết tinh hay đóng băng không? Thông tin này giúp chọn loại bộ phận cảm biến và vật liệu tiếp xúc phù hợp. Ví dụ, chất lỏng có độ nhớt cao hoặc chứa hạt rắn có thể cần bộ phận cách ly hoặc loại đồng hồ màng.
  • Kiểu Kết Nối (Connection Type): Chân ren, mặt bích, hay loại đặc biệt? Kích thước ren/mặt bích? Vật liệu kết nối? Cần đảm bảo khớp với hệ thống ống dẫn hoặc thiết bị cần đo.
  • Kích Thước Mặt Số (Dial Size): Kích thước mặt số ảnh hưởng đến khả năng đọc giá trị từ xa. Chọn kích thước phù hợp với vị trí lắp đặt và yêu cầu quan sát.
  • Tiêu Chuẩn và Chứng Chỉ: Một số ứng dụng đặc thù (ví dụ: y tế, thực phẩm, hóa chất, dầu khí) yêu cầu đồng hồ phải đáp ứng các tiêu chuẩn hoặc có các chứng chỉ an toàn, chống cháy nổ (ví dụ: ATEX, IECEx).
  • Giá Thành: Cuối cùng, ngân sách cũng là một yếu tố cần cân nhắc, nhưng không nên là yếu tố quyết định duy nhất. Đầu tư vào đồng hồ chất lượng phù hợp sẽ mang lại lợi ích lâu dài về độ tin cậy và an toàn.

Hãy nhớ rằng, việc hiểu rõ áp suất dư là gì và các yếu tố ảnh hưởng đến phép đo sẽ giúp bạn đưa ra lựa chọn sáng suốt nhất khi cần mua sắm hoặc thay thế đồng hồ đo áp suất cho hệ thống của mình. Nếu không chắc chắn, đừng ngần ngại tham khảo ý kiến từ các chuyên gia hoặc nhà cung cấp thiết bị uy tín.

Sử Dụng Và Đọc Giá Trị Áp Suất Dư Đúng Cách

Sau khi đã hiểu áp suất dư là gì và chọn được đồng hồ phù hợp, việc sử dụng và đọc kết quả đúng cách là bước tiếp theo để đảm bảo phép đo chính xác. Nghe có vẻ đơn giản, nhưng cũng có những điểm cần lưu ý.

1. Lắp Đặt Đúng Cách:

  • Vị trí: Lắp đồng hồ ở vị trí dễ quan sát, tránh rung động mạnh, nhiệt độ quá cao hoặc quá thấp.
  • Kết nối: Đảm bảo kết nối ren hoặc mặt bích được siết chặt nhưng không quá mạnh để tránh làm hỏng ren hoặc làm biến dạng vỏ đồng hồ. Sử dụng gioăng đệm phù hợp để đảm bảo kín khít.
  • Van ngắt/xả khí: Nếu cần thiết, lắp thêm van ngắt (isolation valve) giữa đồng hồ và hệ thống để có thể thay thế đồng hồ khi hệ thống đang hoạt động. Van xả khí (vent valve) cũng hữu ích khi đo áp suất chất lỏng để loại bỏ bọt khí trong đường ống dẫn đến đồng hồ.

2. Đọc Giá Trị:

  • Đối với đồng hồ cơ khí: Nhìn thẳng vuông góc với mặt số để tránh sai số thị sai (parallax error). Kim chỉ thị sẽ dừng lại ở một giá trị nào đó trên thang đo. Thang đo thường có các vạch chia và số ghi rõ ràng. Chú ý đến đơn vị áp suất được ghi trên mặt số (ví dụ: bar, psi, MPa, kg/cm²).
  • Đối với đồng hồ điện tử: Giá trị áp suất thường hiển thị trực tiếp bằng số trên màn hình LCD hoặc LED. Đảm bảo pin (nếu có) còn đủ hoặc thiết bị được cấp nguồn ổn định. Chú ý đến đơn vị hiển thị. Một số đồng hồ điện tử có thể chuyển đổi giữa các đơn vị khác nhau.

3. Hiểu về Đơn Vị Áp Suất:
Có rất nhiều đơn vị đo áp suất được sử dụng trên thế giới. Việc hiểu chúng giúp bạn đọc và chuyển đổi giá trị đúng. Một số đơn vị phổ biến:

  • Pascal (Pa) / Kilopascal (kPa) / Megapascal (MPa): Đơn vị chuẩn trong hệ SI. 1 Pa = 1 N/m². Các giá trị áp suất trong thực tế thường rất lớn nên hay dùng kPa hoặc MPa.
  • Bar: Rất phổ biến trong công nghiệp. 1 bar = 100,000 Pa = 0.1 MPa. Gần bằng 1 atm.
  • Psi (Pounds per Square Inch): Phổ biến ở Mỹ. Thường dùng đo áp suất lốp xe. 1 psi ≈ 6895 Pa ≈ 0.06895 bar.
  • Atmosphere (atm): Áp suất khí quyển trung bình tại mực nước biển. 1 atm ≈ 101325 Pa ≈ 1.01325 bar ≈ 14.696 psi.
  • mmHg (milimét thủy ngân) / Torr: Thường dùng trong y tế (đo huyết áp) hoặc đo chân không. 760 mmHg = 1 atm.
  • mH₂O (mét cột nước) / mmH₂O (milimét cột nước): Thường dùng đo áp suất thấp, đặc biệt trong hệ thống HVAC (sưởi ấm, thông gió, điều hòa không khí) hoặc đo mức chất lỏng. 1 mH₂O ≈ 0.1 bar.

Hãy luôn kiểm tra đơn vị hiển thị trên đồng hồ và đảm bảo bạn đang đọc đúng đơn vị hoặc chuyển đổi sang đơn vị bạn cần.

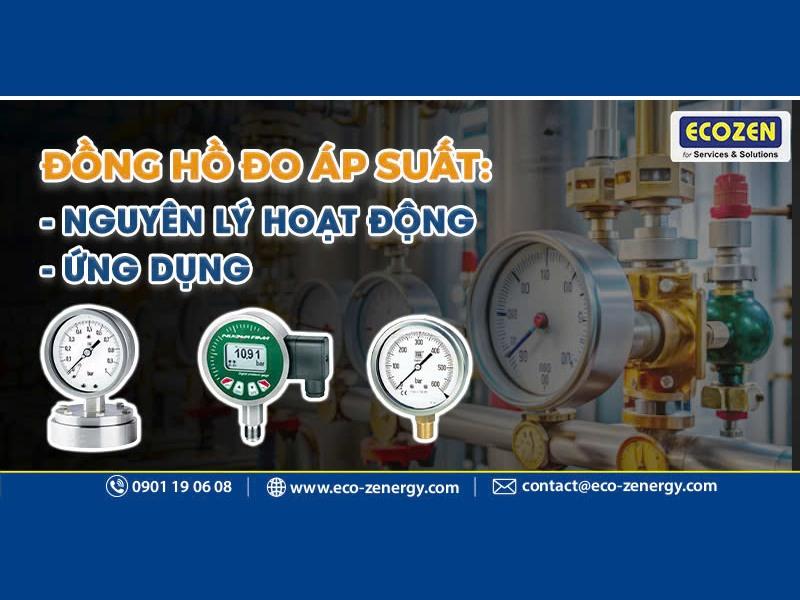

Hình ảnh minh họa các loại đồng hồ đo áp suất dư phổ biến: cơ khí (ống bourdon) và điện tửHình ảnh minh họa các loại đồng hồ đo áp suất dư phổ biến: cơ khí (ống bourdon) và điện tử

4. Lưu ý khi đo Áp suất Chân không (Áp suất dư âm):
Khi đo áp suất dưới áp suất khí quyển (chân không), kim đồng hồ áp suất dư sẽ chạy ngược chiều kim đồng hồ về phía các giá trị âm (hoặc khu vực ghi “VACUUM”). Thang đo áp suất chân không thường có dải từ 0 đến -1 bar (hoặc tương đương các đơn vị khác). Giá trị -1 bar áp suất dư tương ứng với chân không hoàn toàn (áp suất tuyệt đối bằng 0) nếu áp suất khí quyển là 1 bar. Trong thực tế, chân không hoàn toàn rất khó đạt được.

Việc sử dụng đúng cách không chỉ giúp bạn có kết quả đo chính xác về áp suất dư là gì trong hệ thống của mình mà còn đảm bảo an toàn cho thiết bị và chính bản thân bạn khi làm việc với các hệ thống chịu áp lực.

Đối với những ai quan tâm đến công thức tính áp suất khí, việc hiểu rõ áp suất dư và tuyệt đối là nền tảng. Các công thức về khí lý tưởng hay khí thực thường liên quan đến áp suất tuyệt đối, nhưng khi đo lường thực tế, chúng ta lại thường đo áp suất dư. Do đó, cần phải chuyển đổi đúng giữa hai loại áp suất này trong các bài toán tính toán.

Những Lưu Ý Quan Trọng Khi Làm Việc Với Áp Suất Dư

Làm việc với các hệ thống chịu áp suất luôn tiềm ẩn những rủi ro nhất định. Hiểu rõ áp suất dư là gì và tuân thủ các nguyên tắc an toàn là điều bắt buộc. Dưới đây là một số lưu ý quan trọng:

  • Không Vượt quá Dải Đo: Tuyệt đối không để áp suất trong hệ thống vượt quá dải đo tối đa (Full Scale) của đồng hồ. Áp suất quá tải có thể làm hỏng bộ phận cảm biến, sai lệch vĩnh viễn, hoặc thậm chí làm nổ vỡ đồng hồ, gây nguy hiểm. Nên chọn đồng hồ có khả năng chịu áp suất quá tải cao hơn áp suất hoạt động tối đa của hệ thống.
  • Kiểm Tra Độ Tương Thích Của Vật Liệu: Đảm bảo vật liệu của đồng hồ (đặc biệt là các bộ phận tiếp xúc với môi chất) tương thích với môi chất (khí, lỏng, hóa chất) trong hệ thống để tránh ăn mòn hoặc phản ứng hóa học.
  • Ảnh Hưởng Của Nhiệt Độ: Nhiệt độ cao hoặc thấp có thể ảnh hưởng đến độ chính xác của đồng hồ, đặc biệt là các loại cơ khí. Đối với các ứng dụng nhiệt độ cao, cần sử dụng phụ kiện làm mát (ví dụ: siphon) để bảo vệ đồng hồ.
  • Bảo Vệ Chống Rung Động và Áp Suất Động: Trong môi trường rung lắc hoặc khi áp suất thay đổi đột ngột (áp suất xung), cần sử dụng đồng hồ có dầu giảm chấn hoặc bộ giảm chấn áp suất (snubber) để bảo vệ bộ phận cơ khí bên trong và giúp kim chỉ thị ổn định, dễ đọc hơn.
  • An Toàn Khi Lắp Đặt và Tháo Dỡ: Luôn đảm bảo hệ thống đã được ngắt áp suất hoàn toàn trước khi lắp đặt hoặc tháo dỡ đồng hồ. Sử dụng dụng cụ phù hợp và tuân thủ quy trình an toàn.
  • Hiệu Chuẩn Định Kỳ: Đồng hồ đo áp suất, dù là cơ khí hay điện tử, đều cần được hiệu chuẩn định kỳ để đảm bảo độ chính xác theo thời gian. Tần suất hiệu chuẩn phụ thuộc vào mức độ sử dụng, môi trường làm việc, và yêu cầu về độ chính xác của ứng dụng. Việc hiệu chuẩn được thực hiện bằng cách so sánh giá trị đọc của đồng hồ với một chuẩn đo áp suất có độ chính xác cao hơn.
  • Kiểm Tra Hư Hỏng: Thường xuyên kiểm tra đồng hồ xem có dấu hiệu hư hỏng vật lý nào không (vỡ mặt kính, cong kim, vỏ bị móp méo…). Nếu phát hiện bất kỳ dấu hiệu bất thường nào, nên thay thế đồng hồ ngay lập tức.

Làm việc cẩn trọng và tuân thủ các nguyên tắc an toàn không chỉ giúp thiết bị đo áp suất hoạt động bền bỉ, chính xác mà còn bảo vệ an toàn cho người vận hành và toàn bộ hệ thống. Việc hiểu sâu sắc áp suất dư là gì bao gồm cả những khía cạnh thực tế về sử dụng và an toàn như thế này.

Ứng Dụng Thực Tế Của Áp Suất Dư Trong Đời Sống Và Công Nghiệp

Không quá lời khi nói rằng áp suất dư có mặt ở khắp mọi nơi quanh ta. Khái niệm áp suất dư là gì không chỉ là lý thuyết suông mà là nền tảng cho vô số ứng dụng thiết thực.

  • Giao Thông: Kiểm tra và điều chỉnh áp suất lốp xe (xe đạp, xe máy, ô tô, xe tải) là ví dụ phổ biến nhất. Áp suất lốp đúng giúp xe vận hành an toàn, tiết kiệm nhiên liệu và tăng tuổi thọ lốp.
  • Gia Đình: Áp suất nước trong hệ thống ống nước sinh hoạt (đo áp suất dư để kiểm tra hệ thống có đủ mạnh không, có bị rò rỉ không), áp suất trong bình gas nấu ăn, áp suất trong bình xịt (sơn, thuốc côn trùng…), áp suất trong hệ thống điều hòa không khí (HVAC).
  • Y Tế: Đo huyết áp (là áp suất dư trong mạch máu so với áp suất khí quyển). Áp suất trong bình oxy y tế. Áp suất trong máy gây mê, máy thở.
  • Công Nghiệp:
    • Hệ thống Thủy Lực và Khí Nén: Đo và kiểm soát áp suất dư để điều khiển xi lanh, động cơ thủy lực/khí nén, van… Đây là trái tim của nhiều hệ thống tự động hóa, máy ép, robot công nghiệp.
    • Nhà máy Điện: Đo áp suất hơi nước trong nồi hơi, áp suất nước làm mát, áp suất dầu bôi trơn…
    • Hóa Chất và Dầu Khí: Đo áp suất trong các đường ống dẫn hóa chất, dầu, khí; áp suất trong bồn chứa, lò phản ứng… đòi hỏi các thiết bị đo chuyên dụng chịu được môi chất ăn mòn, nhiệt độ cao, áp suất lớn.
    • Chế Biến Thực Phẩm và Đồ Uống: Đo áp suất trong các bồn trộn, dây chuyền đóng chai, hệ thống tiệt trùng… cần các thiết bị đo đáp ứng tiêu chuẩn vệ sinh nghiêm ngặt.
    • Sản xuất: Đo áp suất trong các quy trình sản xuất cần kiểm soát chặt chẽ (ví dụ: ép nhựa, đúc kim loại, sản xuất vật liệu bán dẫn).
  • Hàng Không và Vũ Trụ: Đo áp suất cabin máy bay, áp suất nhiên liệu, áp suất hệ thống thủy lực…
  • Hải Dương: Đo áp suất trong tàu ngầm (thường đo áp suất tuyệt đối ở độ sâu lớn, nhưng áp suất dư cũng có vai trò trong các hệ thống phụ trợ), áp suất trong các thiết bị lặn.

Mỗi ứng dụng này đều dựa trên khả năng đo lường và kiểm soát sự chênh lệch áp suất so với môi trường xung quanh, tức là áp suất dư. Việc hiểu rõ vai trò của áp suất dư là gì giúp chúng ta nhận ra tầm quan trọng của việc đo lường và kiểm soát áp suất trong mọi mặt của cuộc sống hiện đại.

Trong nhiều hệ thống công nghiệp, việc kiểm soát áp suất dư được tự động hóa hoàn toàn bằng cách sử dụng cảm biến áp suất kết nối với bộ điều khiển. Tuy nhiên, dù là hệ thống tự động hay thủ công, nguyên lý cơ bản về áp suất dư là gì vẫn là điểm khởi đầu cho mọi hoạt động.

Bảo Trì Và Hiệu Chuẩn Đồng Hồ Đo Áp Suất Dư

Giống như mọi thiết bị đo lường khác, đồng hồ đo áp suất dư cũng cần được bảo trì và hiệu chuẩn định kỳ để duy trì độ chính xác và đảm bảo hoạt động tin cậy. Bạn đã hiểu áp suất dư là gì và cách đo nó, giờ là lúc tìm hiểu cách giữ cho công cụ đo luôn hoạt động tốt nhất.

1. Bảo Trì:

  • Vệ sinh: Giữ cho mặt số và vỏ đồng hồ sạch sẽ, dễ đọc. Đối với các ứng dụng khắc nghiệt, kiểm tra xem có bụi bẩn, hóa chất tích tụ gây ăn mòn hoặc cản trở hoạt động không.
  • Kiểm tra vật lý: Thường xuyên kiểm tra xem đồng hồ có bị hư hỏng vật lý nào không: mặt kính có vỡ không, kim có bị cong hoặc kẹt không, vỏ có bị móp méo hay ăn mòn không, kết nối có bị lỏng không.
  • Kiểm tra điểm 0: Đối với đồng hồ cơ khí, kiểm tra xem kim chỉ thị có trở về đúng vị trí 0 khi không có áp suất không. Nếu không, có thể cần điều chỉnh lại kim (một số loại đồng hồ có vít điều chỉnh). Đối với đồng hồ điện tử, kiểm tra xem màn hình có hiển thị đúng 0 khi đầu đo thông với khí quyển không.
  • Kiểm tra rung động: Nếu đồng hồ lắp ở vị trí rung động mạnh, kiểm tra xem các bộ phận cố định có chắc chắn không, dầu giảm chấn (nếu có) có bị rò rỉ không.

2. Hiệu Chuẩn:

  • Tại sao cần hiệu chuẩn? Theo thời gian và quá trình sử dụng (áp suất thay đổi, rung động, nhiệt độ…), các bộ phận của đồng hồ có thể bị hao mòn hoặc thay đổi tính chất, dẫn đến sai số. Hiệu chuẩn là quá trình so sánh giá trị đọc của đồng hồ cần kiểm tra với một chuẩn áp suất đã biết (chuẩn sơ cấp hoặc thứ cấp) để xác định sai số và điều chỉnh nếu cần.
  • Tần suất hiệu chuẩn: Không có quy định cứng nhắc cho mọi trường hợp. Tần suất này phụ thuộc vào:
    • Yêu cầu của quy trình: Các quy trình quan trọng đòi hỏi độ chính xác cao sẽ cần hiệu chuẩn thường xuyên hơn.
    • Mức độ sử dụng: Đồng hồ sử dụng liên tục hoặc trong điều kiện khắc nghiệt cần hiệu chuẩn thường xuyên hơn.
    • Môi trường làm việc: Môi trường nhiệt độ cao, rung động mạnh, hóa chất… có thể làm sai lệch đồng hồ nhanh hơn.
    • Lịch sử hiệu chuẩn: Nếu đồng hồ có xu hướng sai lệch nhanh, tần suất hiệu chuẩn cần tăng lên.
    • Khuyến cáo của nhà sản xuất: Nhà sản xuất thường đưa ra khuyến cáo về tần suất hiệu chuẩn.
    • Các tiêu chuẩn ngành hoặc quy định pháp luật: Một số ngành (dược phẩm, năng lượng…) có thể có quy định cụ thể về tần suất hiệu chuẩn.
    • Thông thường, đồng hồ áp suất được hiệu chuẩn ít nhất mỗi năm một lần, nhưng có thể là 6 tháng hoặc thậm chí 3 tháng tùy ứng dụng.
  • Quy trình hiệu chuẩn cơ bản:
    • Kết nối đồng hồ cần hiệu chuẩn và chuẩn áp suất vào cùng một nguồn áp suất (thường là bộ tạo áp suất – pressure calibrator).
    • Tăng/giảm áp suất đến các điểm hiệu chuẩn đã định trước (thường là 5 hoặc 10 điểm trải đều dải đo).
    • Ghi lại giá trị đọc của đồng hồ cần kiểm tra và giá trị của chuẩn áp suất tại mỗi điểm.
    • Tính toán sai số tại mỗi điểm.
    • Nếu sai số vượt quá giới hạn cho phép, tiến hành điều chỉnh đồng hồ (nếu có thể) hoặc lập báo cáo hiệu chuẩn ghi rõ sai số và khuyến cáo thay thế nếu cần.
  • Ai thực hiện hiệu chuẩn? Việc hiệu chuẩn nên được thực hiện bởi các kỹ thuật viên có chuyên môn, sử dụng các thiết bị chuẩn đã được chứng nhận. Các phòng thí nghiệm hiệu chuẩn độc lập hoặc bộ phận hiệu chuẩn của nhà máy đều có thể thực hiện công việc này.

Bảo trì và hiệu chuẩn đúng cách không chỉ giúp bạn luôn có kết quả đo chính xác về áp suất dư là gì trong hệ thống của mình mà còn kéo dài tuổi thọ thiết bị và đảm bảo an toàn vận hành.

Kinh Nghiệm Thực Tế Từ Chuyên Gia: Ông Nguyễn Văn A Nói Về Áp Suất Dư

Để có cái nhìn chân thực hơn về tầm quan trọng của áp suất dư là gì trong thực tế, chúng ta hãy cùng lắng nghe chia sẻ từ một chuyên gia.

Ông Nguyễn Văn A, Kỹ sư trưởng tại một nhà máy sản xuất thiết bị công nghiệp, chia sẻ: “Trong suốt 20 năm làm việc với các hệ thống khí nén và thủy lực, tôi nhận thấy rằng việc hiểu đúng về áp suất dư là cực kỳ cơ bản nhưng lại hay bị nhầm lẫn. Rất nhiều vấn đề về vận hành không ổn định hay hỏng hóc thiết bị bắt nguồn từ việc đọc sai đồng hồ, hoặc sử dụng đồng hồ không phù hợp với dải áp suất dư thực tế của hệ thống. Ví dụ, có lần chúng tôi gặp sự cố van an toàn bị mở liên tục, kiểm tra thì thấy áp suất hệ thống hiển thị vẫn trong ngưỡng cho phép trên đồng hồ áp suất dư. Mãi sau mới phát hiện ra là đồng hồ đó bị sai lệch điểm 0 đáng kể do va đập mạnh trước đó. Nếu đọc bằng một đồng hồ đã hiệu chuẩn, chúng tôi sẽ thấy áp suất dư đã vượt quá ngưỡng an toàn. Bài học rút ra là: đừng bao giờ coi thường việc kiểm tra và hiệu chuẩn định kỳ. Áp suất dư không chỉ là con số, nó là chỉ số sống còn của hệ thống.”

Chia sẻ này nhấn mạnh tính thực tế và tầm quan trọng của việc không chỉ biết áp suất dư là gì theo lý thuyết mà còn áp dụng đúng trong vận hành và bảo trì thiết bị.

Đối với những người làm trong ngành kỹ thuật hoặc đang tìm hiểu sâu hơn về các hệ thống sử dụng áp suất, việc trang bị kiến thức về áp suất dư là gì, cách đo, và những lưu ý khi sử dụng là bước đi vững chắc để làm chủ công việc của mình. Giống như việc hiểu rõ cách đo độ mặn của nước cần những thiết bị và phương pháp riêng, việc đo áp suất dư cũng đòi hỏi sự hiểu biết chuyên môn và cẩn trọng. Mỗi lĩnh vực đo lường đều có những đặc thù riêng cần được tôn trọng và tuân thủ.

Một ví dụ khác về tầm quan trọng của việc hiểu áp suất dư là gì nằm trong thiết kế và vận hành các thiết bị đơn giản như van giảm áp. Van giảm áp hoạt động dựa trên nguyên lý cân bằng lực do áp suất dư tác dụng lên một màng hoặc pít-tông. Việc cài đặt áp suất đầu ra của van chính là cài đặt giá trị áp suất dư mong muốn, không phải áp suất tuyệt đối. Nếu không phân biệt rõ, việc cài đặt sẽ hoàn toàn sai, dẫn đến hậu quả nghiêm trọng.

Kết Luận

Qua hành trình khám phá này, hy vọng bạn đã có cái nhìn rõ ràng và sâu sắc hơn về khái niệm áp suất dư là gì. Từ lốp xe quen thuộc đến những hệ thống công nghiệp phức tạp, áp suất dư đóng vai trò là chỉ số quan trọng giúp chúng ta kiểm soát và vận hành mọi thứ xung quanh một cách an toàn và hiệu quả.

Chúng ta đã tìm hiểu về mối liên hệ của nó với áp suất tuyệt đối và áp suất khí quyển, các loại thiết bị đo phổ biến, cách lựa chọn và sử dụng chúng đúng cách, cũng như những lưu ý quan trọng về an toàn và bảo trì. Việc hiểu rõ áp suất dư là gì không chỉ là nắm vững một khái niệm vật lý, mà còn là trang bị cho mình kiến thức nền tảng để làm việc hiệu quả trong nhiều lĩnh vực kỹ thuật và đời sống.

Hãy luôn ghi nhớ tầm quan trọng của việc đo lường chính xác và tuân thủ các quy tắc an toàn khi làm việc với áp suất. Áp suất dư là một công cụ mạnh mẽ, nhưng cần được tôn trọng và sử dụng đúng cách. Nếu có bất kỳ câu hỏi hoặc cần tư vấn thêm về các giải pháp đo lường áp suất, đừng ngần ngại tìm đến các chuyên gia đáng tin cậy.

Việc làm chủ các phép đo áp suất dư sẽ mở ra nhiều cánh cửa trong sự nghiệp và giúp bạn hiểu sâu hơn về thế giới vật lý đang bao quanh mình. Hy vọng bài viết này đã truyền cảm hứng và cung cấp cho bạn những kiến thức hữu ích trên hành trình đó.
